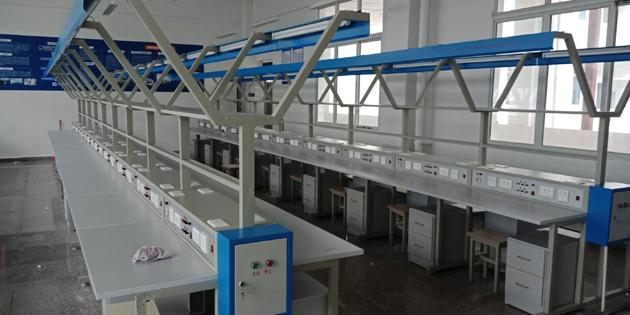

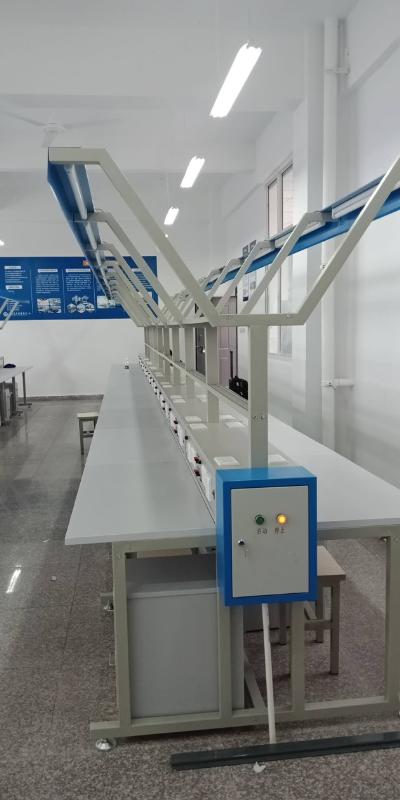

DYDZ-2電子產品裝配與調試生產線

實驗室功能：

電子裝配生產流水線裝置是高度仿真工廠的電子焊接裝配生產線，滿足學員電子制作、電子設計大賽、課程設計、畢業設計、創新實踐活動等綜合性、設計性、創新性的實訓要求。可培養學生的實踐能力和創新能力。適合技術學校、職業培訓學校、職教中心、鑒定站／所等電子類專業《電子工藝》相關課程的教學實訓和鑒定考核。

一、技術性能

輸入電源： 220V±10% 50Hz

工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m

裝置容量：＜200VA

外形尺寸：單個實訓臺的尺寸為1.1m×1.3m×2m （雙面型）,兩邊工作臺面寬度為500mm。

二、系統配置

實訓裝置主要由實訓臺、電源箱、實訓線路板、元件包、工具套件等組成。實訓裝置為兩面雙組型結構,正反兩面均有以下相同的資源。

1.實訓臺

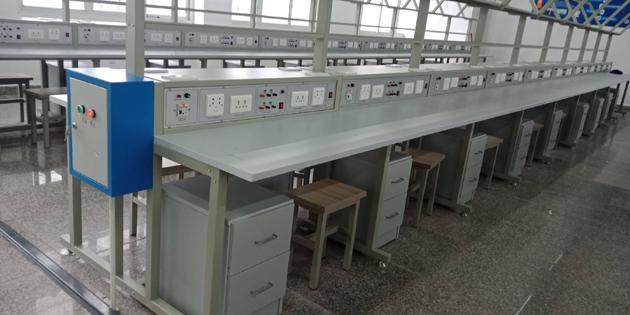

實訓臺上提供日光燈（用于照明）2個，透明的PVC板4個，可夾放原理圖等資料，另外還配備三芯雙聯暗插座4個、兩芯暗插座2個、工具柜2個，工作臺面設有綠色防靜電桌墊，整個裝配線安全可靠。

2.電源箱

輸入電源為220V±10% 50Hz，最大電流20A，可以提供25套（既50工位）實訓臺的電源；且具有電源指示、漏電保護功能，使用安全可靠。

3.實訓掛件（2套/臺）

1）直流電源單元

提供±5V、±12V兩組電源和0～30V/0.5A的直流穩壓電源。

2）功率輸出函數發生器：

(1)采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。

(2)大屏幕LCD顯示輸出頻率、波形、減值。

(3)正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

(4)頻率范圍: 0.1HZ~3MHz, 采用數字鍵盤直接輸入數字設定頻率。

(5)輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。

(6)方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電  平輸出。

(7)內外測頻功能：頻率計最高測量范圍0.1HZ -100MHz，自動換檔。

4.實訓線路板（2套/臺）

5.實訓工具套件（2套/臺）：元件盒5只，電烙鐵及烙鐵架1套，剪刀1把，鑷子1把，斜口鉗1把，一十字螺絲刀各一把。
