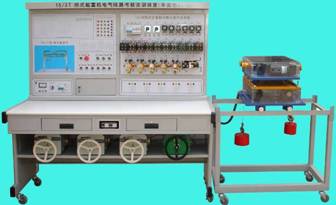

DYJXDQ-1橋式起重機電氣技能實訓裝置（半實物）

3、主要技術和材料要求：

3.1、基本要求

橋式起重機電氣技能實訓裝置（半實物）增加了DYJXDQ-1式起重機仿真半實物模型，通過接口把起重機電氣部分和實物模型連接起來，將起重機的各運動過程全部展現出來，更加真實，直觀。

3.2、結構要求

3.2.1、DYJXDQ-1橋式起重機半實物仿真模型是參照實際DYJXDQ-1橋式起重機的功能，并按一定尺寸比例縮小而設計的；

3.2.2、本套裝置電氣部分的操作，能實現DYJXDQ-1橋式起重機各種運動，它包括：副鉤上下控制、主鉤上下控制、小車前后控制及大車的左右運動控制；

3.3.3、起重機電氣的所有接點，在裝置的面板上都設置了相應的測試點，方便學生檢測判斷，同時在面板下方還設置了故障排除開關；

3.3.4、通過故障設置，可以使學生能真實的了解到故障點與實際車床的聯系，使學生掌握實際的電氣線路維修保養的動手能力。

3.3.5.所有故障點設置均在控制面板后面，正面為操作面和電器元件。

4、實訓項目要求

4.1．熟悉常用低壓電器的機構、原理；

4.2．電路線路分析；

4.3．通過觀察機床模型的運動，了解機床的實際運動；

4.4．通過測量找出線路中的故障點，對鏜床的故障排除；

4.5．設置故障點，作為維修電工的技能考核裝置；

5、故障設置：

5.1．起重機主鉤不能啟動；

5.2．副鉤不能啟動；

5.3．小車不能動作；

5.4．大車不能動作；

5.5．小車運動失去限位保護；

5.6．大車運動失去限位保護；

5.7．小車不能向后；

5.8．主鉤提升故障；

5.9．主鉤下放線路故障；

5.10．大車不能向左；

……

可設置不少于30個故障。所有故障點在硬件上實現。

6、技術參數

6.1．輸入電源：三相四線（380V±10% 50Hz）；

6.2．工作環境：溫度-10℃～＋40℃；

6.3．裝置容量：≤1kVA；

6.4．裝置重量：≤150kg；

6.5．半實物模型與實物模型按一定比例縮小，便于直觀教學，能夠進行升降機構和大、小車運動。

7、技術性能指標要求

實訓裝置由電氣控制屏和半實物模型組成；

電氣控制設備

8、基本要求

實訓裝置主要由控制屏與實訓桌組成?？刂破翞楦邚姸冉^緣面板，面板采用絲網工藝，牢固、美觀?？刂破辽瞎潭蚴狡鹬貦C示意圖面板、橋式起重機電氣線路元器件布線區面板,下層裝有交流電源控制板等組件。實訓桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。

9、人身及設備安全保護要求

9.1設有電流型漏電斷路保護器，確保人身和實驗設備安全。

9.2設有電壓型漏電保護功能，避免實驗裝置表面漏電，保護實驗者人身安全。

10、交流電源技術要求

10.1電源控制板

三相四線380V電源輸入，通過漏電保護器，接通總開關,由接觸器通過起、停按鈕進行控制。急停按鈕用做緊急停止總電源。

10.2橋式起重機面板圖：面板上裝有指示燈、按鈕開關、旋鈕開關、鈕子開關、萬能多檔開關等作為橋式起重機的控制按鈕，還應有電氣原理，通過讀圖及具體操作，理解橋式起重機的工作原理。

10.3橋式起重機電氣線路元器件布線區：安裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器、牽引電磁鐵所有主要機床電器，這些元器件直接安裝在面板上，可以很清晰的看到它們的動作狀況

10.4排故裝置

排故裝置的面板上面裝有多個微型按鈕，每個微型按鈕對應一個故障點，學生根據故障現象，確定故障點后，按動相應的微型按鈕，即可實現排故操作，簡單便捷。

DYJXDQ-1橋式起重機仿真半實物模型

11、基本要求

20/5T型 橋式起重機仿真半實物床身采用鑄件，專用模具一次成型，貼近真實機床；機床活動導軌表面采用高頻淬火工藝，經久耐用，模型所用電機的電壓等級與實際機床完全相同，能夠真實展示DYJXDQ-1 橋式起重機的各種運行狀態。

12、起重機模型技術參數

12.1大車電機容量（kW）：0.5-1 kW；小車電機容量（kW）：0.5-1 kW；主鉤電動機容量（kW）：0.5-1 kW；

12.2 橋式起重機模型尺寸：1500mm×800mm×1300mm  （參考）；

12.3半實物模型與實物模型按一定比例縮小，便于直觀教學，能夠進行升降機構和大、小車運動。

電氣控制功能

電氣控制線路所完成的功能應和實際DYJXDQ-1橋式起重機控制相一致，包括電力拖動、主電路和控制電路或輔助電路等。

所有電氣元器件應選用國家認證的產品。確保產品質量。
