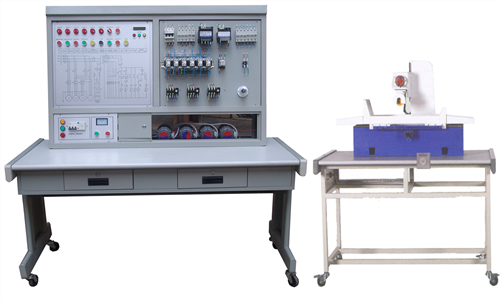

DYCC-MC3平面磨床電氣技能實訓考核裝置（半實物）

      “平面磨床電氣技能實訓考核裝置”是在原“平面磨床電氣技能實訓考核裝置”基礎上進行改造升級，它增加了M7120平面磨床仿真半實物模型，并將機床的電氣部分和機床的機械部分有機地連接在一起。由于將機床的運動全部展現出來，因而使教學更加形象生動。本裝置適合于維修電工（電工）初、中、高級技能鑒定中有關機床電氣部分的培訓考核。

一、功能特點

1、 M7120磨床半實物仿真模型是參照實際M7120平面磨床的尺寸按一定比例縮小的設計；

2、本套裝置電氣部分的操作，能實現M7120平面磨床各種運動控制，它包括：砂輪的啟動停止、工作臺的往復運動、砂輪架的升降運動和冷卻泵啟動停止，極限位置的限位保護；

3、機床電氣線路的所有接點，在裝置的面板上都有相應的測試點，便于學員檢測故障；

4、半實物模型上所有電機的電壓等級與實際的機床是完全相同；

5、半實物機床的床身采用鑄件，專用模具一次成型。滾珠絲桿傳動，手輪使用實際機床部件，貼近真實機床；

6、半實物機床各部件采用不同的顏色，培訓時學生更加容易理解接受；

7、半實物機床活動導軌表面采用高頻淬火工藝，經久耐用；

8、控制屏的故障箱內設有32個開關，通過撥動故障開關，可設置相應的故障點。

二、技術性能

1、輸入電源：三相四線（ 380V±10%  50Hz ）

2、工作環境：溫度 -10℃ ～+40℃ ，相對濕度＜85%( 25℃) ，海拔＜4000m

3、裝置容量：＜ 0.2kVA

4、漏電保護動作電流：≤30mA；漏電保護動作時間：≤0、1s

5、控制屏尺寸：1410mm ×725mm ×1535mm

6、半實物模型桌子尺寸：1268mm ×723mm ×798mm

7、M7120磨床模型尺寸：800mm ×400mm ×200mm

8、工作臺移動行程：400mm

9、砂輪架升降行程：100mm

10、磨頭座伸縮行程：100mm
