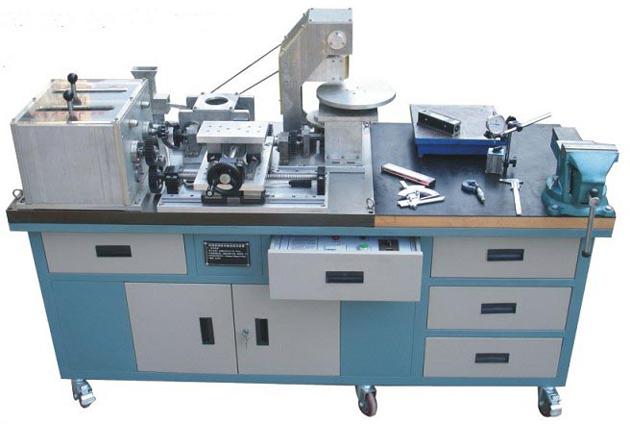

DYJX-37機械裝調技術綜合實訓裝置

一、產品概述

機械裝調技術綜合實訓裝置依據相關國家職業標準及行業標準，結合各職業學校、技工院校“數控技術及其應用”、“機械制造技術”、“機電設備安裝與維修”、“機械裝配”、“機械設備裝配與自動控制”等專業的培養目標而研制。主要培養學生識讀與繪制裝配圖和零件圖、鉗工基本操作、零部件和機構裝配工藝與調整、裝配質量檢驗等技能。提高學生在機械制造企業及相關行業一線工藝裝配與實施、機電設備安裝調試和維護修理、機械加工質量分析與控制、基層生產管理等崗位的就業能力。

二、產品特點

1.實操性強 依據相關國家職業標準、行業標準和崗位要求設置各種實際工作任務，以職業實踐活動為主線，通過“做中學”，真正提高學生的動手技能和就業能力。

2.適用面廣 基于機械裝調技術中的鉗工基本操作、裝配、測量及調整、質量檢驗的工作過程進行設計，可滿足實訓教學、工程訓練及職業技能競賽的需要。

3.模塊化設計 由多種機械部件組成，如：二維工作臺、多級變速箱、間歇回轉工作臺、齒輪減速器和沖床機構等。既可將各部件作為獨立的模塊進行訓練，也可將各部件組成綜合的機械系統進行訓練。

4.綜合性強 培養學生的機械識圖、常用工具和量具的選擇及使用、機械零部件和機構工藝與調整、裝配質量檢驗等綜合能力。

三、技術性能

1.輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz

2.交流減速電機1臺：額定功率 90W，減速比 1:25

3.外形尺寸（實訓臺）：1800mm×700mm×825mm

4.設備重量：600kg

5.安全保護：具電流型漏電保護，安全符合國家標準

四、系統組成與功能

機械裝調技術綜合實訓裝置主要由實訓臺、動力源、機械裝調對象（機械傳動機構、多級變速箱、二維工作臺、齒輪減速器、間歇回轉工作臺、沖床機構等）、裝調工具、常用量具等部分組成。

1.實訓臺：采用鐵質雙層亞光密紋噴塑結構，包括操作區域和機械裝調區域兩部分。操作區域主要由實木臺面、橡膠墊等組成，用于鉗工加工和裝配各種機械零部件；機械裝調區域采用鑄件操作臺面，學生可在上面安裝和調整各種機械機構。

2.機械傳動機構：主要由同步帶、鏈、齒輪、蝸桿等傳動機構組成；通過學生在平臺上的安裝、調整與檢測，掌握機械傳動機構的裝配與調整技能。

3.多級變速箱：具有雙軸三級變速輸出，其中一軸輸出帶正反轉功能，頂部用有機玻璃防護。主要由箱體、齒輪、花鍵軸、間隔套、鍵、角接觸軸承、深溝球軸承、卡簧、端蓋、手動換檔機構等組成，可完成多級變速箱的裝配工藝實訓。

4.二維工作臺：主要由滾珠絲桿、直線導軌、臺面、墊塊、軸承、支座、端蓋等組成。分上下兩層，上層手動控制，下層由多級變速箱經齒輪傳動控制，實現工作臺往返運行，工作臺面裝有行程開關，實現限位保護功能；能完成直線導軌、滾珠絲桿、二維工作臺的裝配工藝及精度檢測實訓。

5.齒輪減速器：主要由直齒圓柱齒輪、角接觸軸承、深溝球軸承、支架、軸、端蓋、鍵等組成，可完成減速器的裝配工藝實訓。

6.間歇回轉工作臺：主要由四槽槽輪機構、蝸輪蝸桿、推力球軸承、角接觸軸承、臺面、支架等組成。由多級變速箱經鏈傳動、齒輪傳動、蝸輪蝸桿傳動及四槽槽輪機構分度后，實現間歇回轉功能；能完成蝸輪蝸桿、四槽槽輪、軸承等的裝配與調整實訓。

7.沖床機構：主要由曲軸、連桿、滑塊、支架、軸承等組成，與間歇回轉工作臺配合，實現壓料功能模擬，可完成沖床機構的裝配工藝實訓。

8.動力源：配置交流減速電機、調速器、電源控制箱等，為機械系統提供動力源。電源控制箱帶有調速電機電源接口，行程開關接口。

9.裝調工具：主要有套裝工具（55件）、臺虎鉗、劃線平板、拉馬、圓螺母扳手、卡簧鉗、紫銅棒、截鏈器等。套裝工具由工具箱、內六角扳手、呆扳手、活動扳手、銼刀、絲錐、鉸杠、劃規、樣沖、錘子、板牙、板牙架、螺絲刀、鋸弓、尖嘴鉗、老虎鉗等組成。

10. 常用量具：主要由游標卡尺、游標萬能角度尺、角尺、杠桿式百分表、千分尺、塞尺、深度游標卡尺等組成；通過使用量具進行測量，可使學生掌握常用量具的使用方法，掌握機械裝配的檢測方法等。

五、基本配置

1.機械裝調技術綜合實訓裝置基本配置

2.工具、量具配置

六、實訓項目

項目一鉗工基本操作技能實訓

任務一 劃線技能訓練

任務二 銼削技能訓練

任務三 鋸削技能訓練

任務四 鉆削技能訓練

任務五 攻、套螺紋技能訓練

任務六 刮削技能訓練

項目二變速箱的裝配與調整

根據裝配圖及裝配工藝要求，進行軸承、軸、鍵、滑移齒輪組、箱體等的裝配與調整。

項目三減速器的裝配與調整

根據裝配圖及裝配工藝要求，完成減速器的裝配與調整。

項目四沖床機構的裝配與調整

根據裝配圖及裝配工藝要求，完成沖床機構的裝配與調整。

項目五間歇回轉工作臺的裝配與調整

根據裝配圖及裝配工藝要求，進行蝸輪蝸桿、四槽槽輪、軸承、支座等的裝配與調整。

項目六二維工作臺的裝配與調整

根據裝配圖要求，進行直線導軌、滾珠絲杠、軸承、支座等的裝配與調整。

項目七機械傳動的安裝與調整

任務一 帶傳動機構的裝配與調整

任務二 鏈傳動機構的裝配與調整

任務三 齒輪傳動機構的裝配與調整

項目八機械系統運行與調整

根據總裝配圖要求，將各單元組裝成系統，按要求進行調整，達到預定功能。
