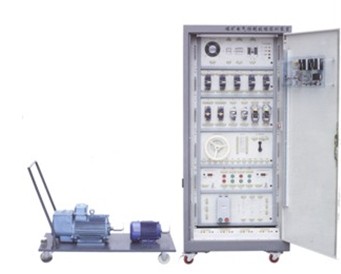

煤礦電氣控制技能實訓裝置,礦井信號照明綜合保護實訓裝置

一、設備功能

1.1功能概述：針對煤礦中常用電動機的電氣控制而設計的，可完成典型礦山電氣設備電氣控制實訓。裝置采用配電柜形式、資源開放，可充分培養學員的實際動手能力，適用于煤礦電工及專業人員的培訓和考核。

1.2實訓項目：

三相鼠籠式電動機點動控制線路

三相鼠籠式電動機自鎖控制線路

三相鼠籠式電動機正反轉控制線路

兩臺電動機的順序啟動、停車控制線路

三相鼠籠式異步電動機帶有點動的正反轉控制線路

三相鼠籠式電動機星/三角啟動線路

三相鼠籠式電動機自耦減壓啟動線路

磁力啟動器控制的鼠籠式異步電動機的啟動線路

磁力啟動器控制的鼠籠式異步電動機的正反轉線路

繞線式異步電動機的電氣控制線路

風電閉鎖電氣控制線路

瓦斯電閉鎖電氣控制線路

風、電瓦斯閉鎖電氣控制線路

二、技術性能及配置

（1）輸入電源：三相四線～380V±10％  50Hz

（2）相間短路裝置分?jǐn)鄷r(shí)間：照明＜0.1s 信號＜0.4s

（3）單相漏電整定電阻：2～2.5kΩ

（4）單相漏電閉鎖電阻：3～4kΩ

（5）單相經1kΩ電阻接地裝置分?jǐn)鄷r(shí)間：＜0.25s

（6）絕緣告警 10kΩ，誤差±20％

（7）裝置容量：＜1.0kVA

（8）裝置配置
