數顯車刀量角儀

作者:液壓實驗臺,發布時間:2023-03-07,瀏覽:

如果您對我們的文章數顯車刀量角儀,齒輪傳動綜合性能測試試驗臺有任何疑問,請及時聯系我們,我們會為您解答閱讀時產生的問題,并且如果您看了數顯車刀量角儀,齒輪傳動綜合性能測試試驗臺后,也有興趣投稿,我們也將為您提供像本文數顯車刀量角儀,齒輪傳動綜合性能測試試驗臺一樣的機會,將您的投稿上傳到我們的平臺上。


產品特點:

1、配備三個高精度傳感器,方便快速測量前角,后角,刃傾角,前后副角的角度。

2、配有高品質4N無氧銅,抗氧化,進口PVC絕緣,高效率傳輸傳輸數據線。

3、設備本身是由45號鋼精加工而成,表面經發黑處理,刻度盤表面經鍍鉻處理,表面經激光印字,清晰可見。

4、全鋁機箱,外型美觀、做工精致、造型新穎,配有2MM鋁前后面板氧化拉絲,箱體噴塑處理,并在兩側面配有散熱孔,方便設備長時間運行。

5、配備智能型工控板,采集數據信號,4路AD模擬量輸入,通信口支持COM/RS232,458,MODBUS RTU主從協議。

6、4.3寸真彩觸摸屏,能實時顯示各種測量角度的數值

7、具有任何角度,一鍵對零功能。



產品功能:

1、前角測量

2、后角測量

3、刃傾角測量

4、主偏角測量

5、副偏角測量。

產品配置:

1、精度要求:測量誤差±0.1度。

2、材料要求:45 鋼淬火

3、配件要求:高速鋼車刀四把及設備常用五金工具一套

450車刀(車外圓、平端面、倒角)        900車刀(精車刀、車外圓、平端面)

750車刀(精車刀、車外圓、平端面)       5MM切刀(切斷、切槽)

   4、產品尺寸:300*320*420mm(長*寬*高)

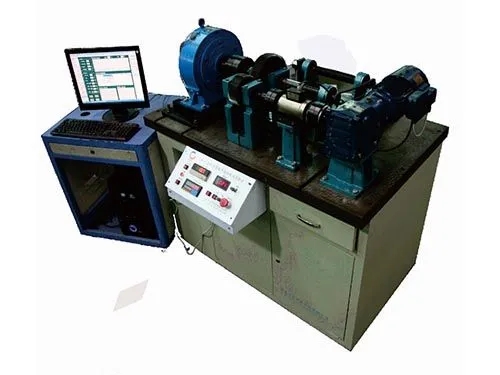

 主要技術參數

2.1.1 驅動部分

驅動電機功率:3 KW

驅動電機額定轉速:1500rpm

驅動電機轉速變化范圍:200-3000rpm(變頻或伺服驅動調速)

2.1.2載荷部分

磁粉制動器  200Nm 630Nm各一臺。

載荷大小由控制系統通過電流控制和自動穩定,有手控和載荷時間譜輸入兩種功能。

2.1.3傳感器部分

扭矩傳感器  50Nm 500Nm。精度小于0.2%FS

角位移傳感器兩套,2000柵/轉

溫度傳感器  精度≤0.1攝氏度

2.1.4 測試控制部分

試驗臺具有電機程控起停,轉速程控調節,負載程控調節功能,能夠自動進行數據采集處理、工況控制與實驗結果自動輸出。采用計算機控制,減速器試驗臺測控系統軟件集試驗參數輸入、試驗流程控制、測量信號采集、信號處理與結果顯示、試驗數據存儲、打印實驗報表等功能于一體、系統運轉具有自動與手動兩種模式,主要測試功能為:

(1).輸入轉速控制

(2).輸出載荷控制

(3).輸入輸出軸轉角、轉速測試

(4).瞬時傳動比測試

(5).輸入輸出軸轉矩和系統效率測試

(6).減速器溫度測試

2.1.5 電氣系統

試驗臺應配備專用電氣柜和控制操作臺,符合國家電氣規范和安全標準。

2.1.6 其他

試驗臺采用模塊化結構,學生可以根據自己設計的實驗方案和內容,自己動手進行搭接傳動測試系統、裝配和調試。傳動機械配置合理,裝配的互換性好,組裝方便。

系統安裝平板尺寸2000X1200,帶T形槽。平板需安放在專用支架上或帶支撐腳,離地面高度500mm左右,便于實驗室叉車吊裝工件操作。

提供常見的工業級齒輪減速器試驗測試系統,設計制造相應的聯軸器、傳感器安裝和調整附件,提供試驗手冊及組裝工具一套、可以由學生安裝組合完成常規教學實驗。包括:

(1).雙級圓柱齒輪減速器    傳動比1:10

(2).蝸桿減速器            傳動比1:20

(3).擺線針輪減速器        傳動比1:15

(4).少齒差行星齒輪減速器(測試減速器樣機由實驗室提供)

(5).雙輸出齒輪減速器(測試減速器樣機由實驗室提供)
