主要技術指標:
實時仿真控制器型號 ZRUREP100
1、額定數據
1)額定電源電壓: AC220V
2)額定交流電壓:相電壓100/√3V
3)額定交流電流:5A
4)額定頻率:50Hz
5)半周波:100In
6)實時仿真器機箱,仿真處理器具有4核心,處理器主頻不低于3.2GHz,具有 6MB三級緩存,采用22納米制作工藝,最高TDP為77W。處理器支持雙通道DDR3 1600內存。
2、裝置功耗
1)交流電壓回路:每相不大于1VA;
2)交流電流回路:In=5A時每相不大于1VA;In=1A時每相不大于0.5VA;
3)零序電流回路:1A;
4)保護電源回路:正常工作時,不大于12W;保護動作時,不大于15W。
5)實時仿真器接口板卡,模擬量輸入18路;電壓型信號輸入,范圍-10V-10V;模擬量輸出18路,電壓型信號輸出,范圍-10V-10V;;數字量輸入64路,TTL電平;數字量輸出64路,TTL電平。
6)實時仿真器通信卡,帶寬要求1000Mbit/s,支持以太網通信規約
7)實時仿真通信模板,模擬量輸入18路;模擬量輸出18路;數字量輸入64路;數字量輸出64路

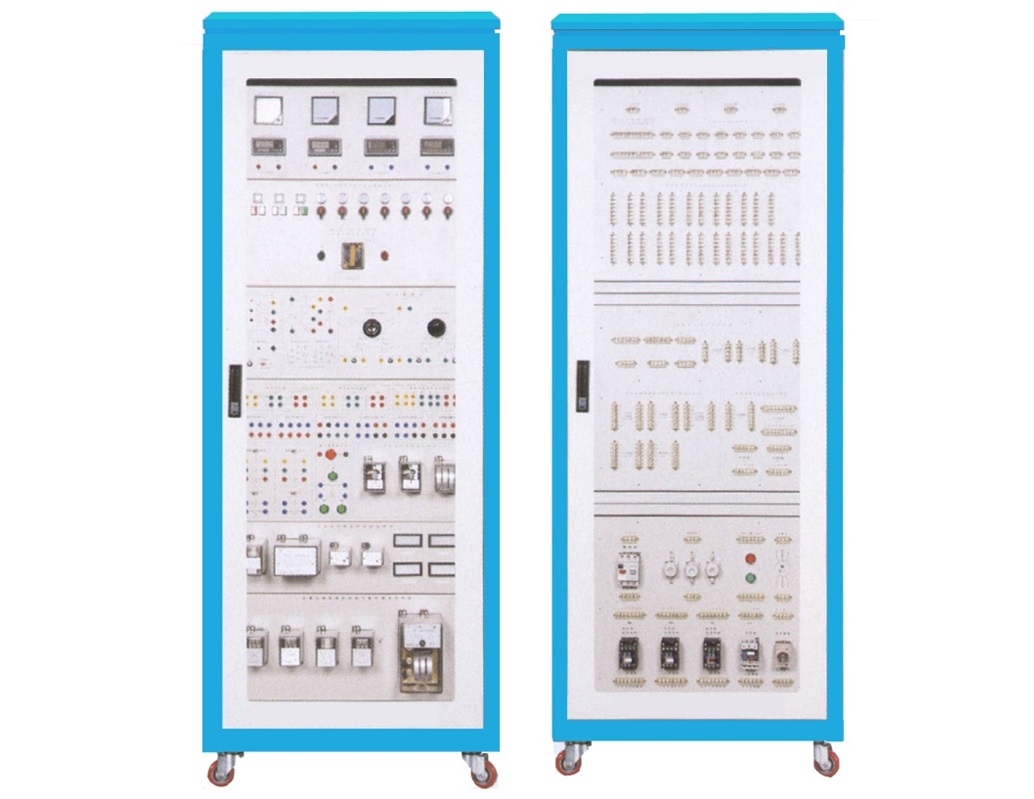

變電二次安裝二次電氣設備實訓部分
1.電壓互感器的安裝與多種二次接線方式認知
2.電流互感器的安裝與多種二次接線方式認知
3.典型控制開關的安裝與認知
4.變電站盤用儀表的安裝與認知
5.變電站保護型電流、電壓繼電器的安裝與認知
6.變電站保護型中間、時間繼電器的安裝與認知
7.變電站保護型信號繼電器的安裝與認知
變電二次隔離開關閉鎖電路實訓部分
1.隔離開關位置指示電路接線實訓
2.單母線系統的隔離開關閉鎖接線實訓
3.單母線分段帶旁母的隔離開關閉鎖接線實訓
4.雙母線系統的隔離開關閉鎖接線實訓
5.帶接地刀閘的母線斷路器隔離開關操作閉鎖回路接線實訓
6.帶接地刀閘的輸電線路隔離開關操作閉鎖回路接線實訓
變電二次斷路器控制及繼電保護中央信號回路實訓部分
1.具有燈光監視的變電站斷路器控制回路實訓
2.具有音響監視的變電站斷路器控制回路實訓
3.斷路器“防跳躍”閉鎖控制回路實訓
4.有信號繼電器的信號起動回路實訓
5.變電站二次信號回路(不重復動作信號回路)接線實訓
6.變電站二次信號回路(重復動作信號回路)接線實訓
7.小容量變電站中央信號回路接線實訓
8.變電站直流閃光母線裝置實訓
9.電動機的Y-△啟動控制電路接線實訓
10.變電站線路無時限電流速斷保護接線實訓
11.變電站線路帶時限電流速斷保護接線實訓
變電二次自動裝置回路實訓部分
1.變電站線路自動重合閘保護實訓
2.變電站線路自動重合閘前加速保護實訓
