通風排煙系統考核培訓裝置,智能家居照明系統綜合實訓裝置（CAN總線型）

一、系統概述：

通風排煙系統實訓裝置根據防煙排煙系統按照其控?zé)煓C(jī)理、分為防煙系統和排煙系統，設備設計為機械式加壓送風系統和機械式排煙系統。

防煙排煙系統實訓裝置由模擬房間配備系統和排煙風機系統組成（主要由風口、風閥、排煙窗和排煙風機、排煙防火閥、送風機、送風風道以及排煙風道和相關的火災探測器、聯動控制系統組成）

二、技術參數

1、輸入電源：單相三線～380V±10%50Hz

2、工作環境：環境溫度范圍為-5℃～+40℃相對濕度＜85%(25℃)海拔＜4000m

3、裝置容量：＜3.8kVA

4、外形尺寸：3000mm×1000mm×1600mm

5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

6、工作環境：環境溫度范圍為-5℃～+40℃相對濕度＜85%(25℃)海拔＜4000m

三、系統特點

1、風系統的完整性、：與實際中的通風系統、控制功能、保護功能、顯示功能完全一致。

2、系統與真實的通風排煙系統，風系處理系統原理相同，微型化展示了通風排煙系統的特點，結構、控制方法。

3、裝置直觀展示了通風系統的系統結構、工作原理，便于教師的演示講解及學生對課本知識理解掌握。結構合理，造型美觀裝置結構合理緊湊、造型美觀大方，實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。

4。通過具體現象提高學生分析能力，有利于學生將理論用于實際，并培養其實際動手能力。

5、設有電流型漏電保護裝置，對地漏電電流超過一定值，即跳閘切斷電源；并有熱保護器件，對壓縮機進行過熱、過載保護等功能。

6、DDC數字量控制模塊2個，16路AI輸入，6路DO輸入，8路DO輸出

四、基本配置：

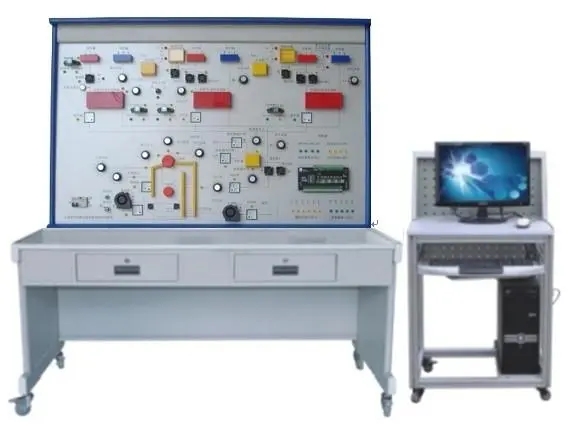

1.控制屏

控制屏由兩部分組成：樓宇供配電部分和樓宇照明控制部分

樓宇供配電部分由樓宇供配電線路組成，并設置控制電器：微型斷路器等，現場設置儀表測量單元，進行電壓和電流顯示，采用智能電量采集模塊完成多種電量的采集：電壓、電流功率、電能等，并通過總線完成上位機的各路電量顯示。

樓宇照明控制部分由樓宇照明線路組成，并設置照明控制開關，包括傳統開關、遙控開關和智能調光裝置等。

2.照明演示

照明演示柜為樓宇照明控制部分的演示對象，屬于半實物。采用分層結構，能模擬樓層整體照明效果，采用半實物模式，分為五層結構，體現多種照明場景。

3.下位機系統

下位機系統采用智能控制模塊、繼電器模塊、8路路燈、經緯度、時控、智能網關主機、8路0-10V調光模塊、4路3A可控硅、調光模塊、智能6鍵面板、智能9鍵觸屏面板、7寸液晶觸摸屏（帶時控）、8路干接點模塊、系統電源組成。

4、上位機系統軟件實現現場數據的采集和開關控制，并可完成供配電線路和照明線路的通斷控制，通過CAN總線與上位機系統通信。

5、智能電源管理系統

具有短路、過流、過壓、欠壓、失壓、功率限定6大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過清除故障后，才能上電成功

采用LCD液晶面板實時監控設備運行情況，提能實時監測電壓、電流、功率、電能等參數，液晶觸摸屏監測數值。

閥值值設備：短路、過流、過壓、欠壓、失壓、功率等閥值設定

短路保護：保護設備電流大到3倍時同，0.3秒內瞬間跳閘

漏電保護：當漏電值到達設定值1％時，系統0.1秒內瞬間斷電。

過載保護：防止設備著火保護，當負載到達設定值5％時，系統0.1秒內瞬間跳閘。

過壓保護：有效防止設備損壞，當電壓達到時270V時，系統0.5秒內瞬間跳閘。

欠壓保護：有效防止設備損壞，當電壓達到時165V時，系統0.5秒內瞬間跳閘。

強制故障鎖定功能：發生故障導致跳閘時，人為無法上電，只能通過清除故障后，才能上電成功

故障查詢：一鍵故障可查詢歷史故障源

故障測試功能：可在線測試出系統中不安全的用電功能，用一鍵故障可查詢可排除故障源

手自動功能：手動、自動自由切換

五、實訓項目：

1.照明和控制設備認識與應用實訓項目

(1)常用燈具的認知與應用

(2)智能家居照明調試

(3)智能面板認知與應用

(4)遙控照明控制器認知與應用

2.普通照明控制線路安裝和調試實訓項目

(1)照明燈具及普通控制設備的安裝和調試控制

(2) 路燈、經緯度、時控照明設備的控制

3.智能照明控制線路安裝和調試實訓項目

(1)時間表控制模式下照明線路組建和控制

(2)情景切換控制模式下照明線路組建和控制

(3)遠程強制控制模式下照明線路組建和控制

(4)動態控制模式下照明線路組建和控制

4.綜合調度控制部分

(1)供配電子系統和照明子系統聯合監控

(2)供配電子系統、照明子系統和其他樓宇子系統聯合監控
