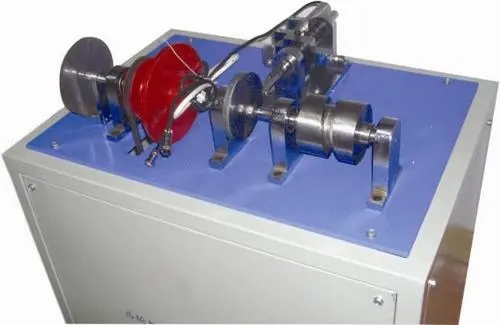

齒輪傳動綜合性能測試試驗臺,凸輪機構運動與測試分析實驗臺

技術參數和功能要求

1.1 測試試驗功能

“齒輪傳動性能綜合性能測試試驗臺”的試驗對象為各種類型的齒輪傳動裝置，主要完成下列性能試驗：

(1).齒輪傳動回轉運動精度測試實驗。

(2).齒輪傳動背隙測量與扭轉剛度測試試驗。

(3).齒輪傳動空載摩擦轉矩測量試驗。

(4).齒輪傳動機械效率測試試驗。

(5).齒輪傳動變載荷下的綜合性能試驗。

2.1 主要技術參數

2.1.1 驅動部分

驅動電機功率：3 KW

驅動電機額定轉速：1500rpm

驅動電機轉速變化范圍：200-3000rpm（變頻或伺服驅動調速）

2.1.2載荷部分

磁粉制動器  200Nm 630Nm各一臺。

載荷大小由控制系統通過電流控制和自動穩定，有手控和載荷時間譜輸入兩種功能。

2.1.3傳感器部分

扭矩傳感器  50Nm 500Nm。精度小于0.2%FS

角位移傳感器兩套，2000柵/轉

溫度傳感器  精度≤0.1攝氏度

2.1.4 測試控制部分

試驗臺具有電機程控起停，轉速程控調節，負載程控調節功能，能夠自動進行數據采集處理、工況控制與實驗結果自動輸出。采用計算機控制，減速器試驗臺測控系統軟件集試驗參數輸入、試驗流程控制、測量信號采集、信號處理與結果顯示、試驗數據存儲、打印實驗報表等功能于一體、系統運轉具有自動與手動兩種模式，主要測試功能為：

(1).輸入轉速控制

(2).輸出載荷控制

(3).輸入輸出軸轉角、轉速測試

(4).瞬時傳動比測試

(5).輸入輸出軸轉矩和系統效率測試

(6).減速器溫度測試

概述

在現代《機械原理》教學中，越來越注重對學生進行理論與實踐相結合的教學方式，注重培養學生的動手能力和創新意識，注重培養學生對現代虛擬設計和現代測試手段的靈活運動能力。凸輪機構是機械中的常用機構，隨著現代工業的發展，機械自動化和半自動化得日益普及，凸輪機構得到了更廣泛的應用

功能及特點

（1）凸輪運動精密測量實驗臺具有凸輪廓線手動測試和自動測試功能。通過實驗了解凸輪廓線的測試方法。

（2）具有凸輪輪廓曲線反求計算功能,根據凸輪輪廓的檢測數據和測量獲的凸輪機構基本尺寸，利用計算機反求從動件的位移、類速度和類加速度的數值函數變化規律。

（3）利用計算機對凸輪機構從動件的運動參數進行采集、處理，做出實測的從動件運動規律實測曲線， 并通過計算機對該機構的運動進行數模仿真，做出相應的從動件運動規律理論曲線，從而深入了 解不同規律的盤形凸輪和圓柱凸輪機構的運動特點。

（4）通過凸輪機構運動參數曲線實測結果和理論仿真曲線的對比，比較兩者之間的差異，分析誤差原因。

（5）通過計算機對凸輪機構結構參數進行優化設計，對凸輪機構的運動進行仿真和測試分析，從而實現計算機輔助設計與計算機仿真和測試分析有效的結合，實現理論與實際的緊密結合，培養學生的實踐動手能力和創新意識。
