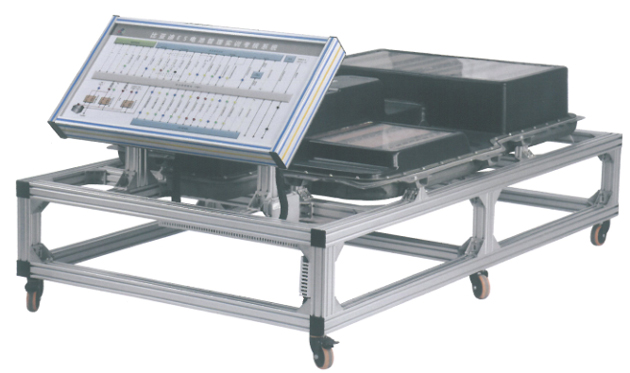

比亞迪秦動力電池和管理系統實訓臺,比亞迪秦混合動力驅動傳動系統（發動機、電機控制器、驅動電機與變速箱）實訓臺

產品簡介

選用原裝 比亞迪秦 動力電池和管理系統真實材料制作，原裝高壓配電箱和車載充電機；真實展示磷酸鐵鋰動力電池系統核心零部件之間的連接控制關系、安裝位置和運行參數，以及高壓系統安全注意事項，并培養學員對磷酸鐵鋰動力電池包故障分析和處理能力，適用于各院校新能源純電動課程教學和維修實訓。

功能特點

1.各主要部件安裝在平臺上，電氣連接方式與實車相同，真實展示原車動力電池系統結構。

2.增加動力電池包顯示器（7寸），安裝在面板上，可觀察充放電過程各項參數，動力電池包充放電過程控制邏輯和主要部件參數變化規律。

3.設備給驅動傳動系統等設備提供動力源，配套原車連接電纜線，與原車連接方式相同。

4.配備12V電源接地機械開關。

5.高壓配電箱上蓋半透明改裝，展示控制原理和內部控制器件結構。

6.配原理教學面板，完整顯示動力電池，高壓配電箱，電池管理器，車載充電機，交流充電口等工作原理圖，低壓控制電路安裝用檢測端子，借助萬用表和示波儀，實時檢測各種狀態數據變化。

7.設備由可移動臺架(帶原理面教板)、臺架水平放置，安裝各主要零部件；底部安裝4個帶自鎖裝置萬向腳輪。

8.配備智能化故障設置和考核系統，由教師設置故障，學員分析并查找故障點。

9.配套實訓指導書等教學資料，完整講述工作原理，實訓項目，故障設置及分析等要點。

技術規格

1. 外形尺寸：      1600*1000*1700（長*寬*高）

2. 高壓動力母線電源：      DC486.4V

3. 低壓控制工作電源：      DC12V

4. 動力電池類型：          環保型磷酸鐵鋰動力電池

  單體電池：              3.2V20AH

  動力電池包總電壓：      3.2*152=486.4V

  動力電池包容量：        486.4V20AH（10度電）

  完全充放電次數：        2000次

  工作溫度：              -20°～60°

5. BMS電池管理系統：      采用分布式電池管理系統，由1個電池管理控制器（BMC）和10個電池信息采集器（BIC）及1套動力電池采樣線組成

實訓項目

比亞迪秦主控制器總成工作原理。

比亞迪秦純電動EV工作模式。

比亞迪秦混合動力HEV工作模式。

比亞迪秦剎車能量反饋工作原理。

比亞迪秦網關控制器工作原理。

比亞迪驅動電機控制器與DC總成工作原理。

比亞迪驅動電機控制器與DC總成內部結構。

比亞迪秦P檔控制器工作原理。

比亞迪秦電子油門踏板工作原理。

比亞迪秦驅動電機工作原理。

比亞迪秦驅動電機動力傳遞路線。

比亞迪秦電機控制器工作過程直流母線電壓和三相交流電壓變化關系。

比亞迪秦電子油門踏板角位移信號與驅動電機功率之間控制關系。

比亞迪秦制動能量回收。

基本配置

原車主控制器總成，網關控制器，P檔控制器，剎車踏板總成，電子油門踏板，驅動電機控制器與DC總成，永磁同步電機，冷卻系統，變速箱，傳動軸，制動盤，傳動皮帶，磁粉制動器（張力可調，模擬負載），可移動臺架和教學板(安裝檢測端子的原理面板)。
