變頻調速技術實訓裝置,變頻調速實驗裝置

一、概述

本裝置是在總結當前變頻調速實訓教學設備的基礎上，推出的一款先進的變頻調速裝置，該實訓裝置為變頻技術實訓和考核提供了先進的操作平臺。變頻器選用應用廣泛的三菱FR-A540-0.75K變頻器（用戶也可選用其它品牌的變頻器，價格另議），帶有RS485通信接口。實訓臺可完成“變頻調速技術”課程的相關教學實訓。特別是系統提供開放式實訓教學，可充分培養學生的實際動手能力，為參加就業崗位打下堅實的基礎。

二、技術性能

1.輸入電源：三相四線（或三相五線）～380V±10%  50Hz

2.工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)

3.裝置容量：＜0.5KVA

4.重    量：＜110Kg

5.外形尺寸：1600mm×750mm×1300mm

6.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

三、裝置組成

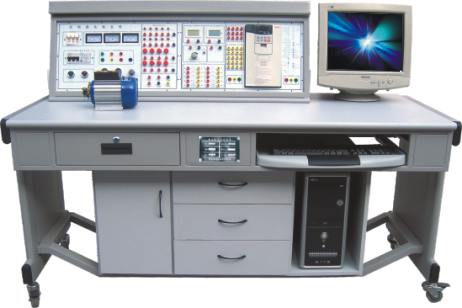

    實訓裝置由控制屏、實訓桌、變頻實訓組件、繼電接觸實訓組件、數字量/模擬量輸入輸出給定指示組件、三相異步電機、電機導軌、測速機構等組成。

（一）控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）

1.交流電源控制單元

三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制。

提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。

2.直流電源、直流電壓/電流表、邏輯輸出及指示等

直流電壓：0～10V可調輸出；直流電流：4～20mA；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；同時設點動、自鎖按鈕、邏輯開關、直流24V繼電器、1K電位器。

3.繼電接觸實訓組件

    提供交流接觸器3只、時間繼電器1只，以上器件所有端子均已引至面板上，完全由操作者自由布線，實訓特點明顯。

4.變頻器實訓模塊

裝置采用三菱FR-A740-0.75K高性能變頻器，三相380V交流供電，內置EMC濾波器，輸出功率0.75KW。集成RS485通訊接口，具有V/F控制、無傳感器矢量速度/轉矩控制、閉環高精度轉矩/速度/位置控制等工作模式；集成12路數字量輸入/9路數字量輸出，3路模擬量輸入/2路模擬量輸出；具備輸入缺相、電壓不足、過電壓短路、瞬時停電、斷線檢測、位置誤差、失速防止等保護功能。

變頻器所有端子均已引至面板上，系統完全開放，操作者可搭建不同變頻調速控制系統，布線設計、線路走向，實現控制功能，更能鍛煉操作者的動手能力。

（二）三相鼠籠異步電機：交流380V/△

（三）電機導軌及光電編碼器一套

實驗臺技術參數：

1、輸入電源：AC380V±5％ 50Hz　    2、額定電流：3A
3、環境溫度：-5℃～40℃　            4、外形尺寸：1600×700×1250mm
5、相對濕度：≤90％(25℃)　          6、變 頻 器：FR-A4540-1.5K

三、產品構成：

1、實驗臺：安裝有實驗所需的全部電器元件、儀表、開關按扭等，使整體堅固美觀實用，實驗方便。

2、實驗負載電動機：采用三相異步電機。

3、實驗導線：所有接插件均采用安全型迭接插頭，為學生實驗提供了極高的安全性，實驗插接方便、快捷。

4、電機導軌與光電編碼器1副

5、實驗桌：一張兩座。

四、實驗桌：鋁木結構，桌面為防火、防水、耐磨高密度板，電腦桌連體設計，造型美觀大方。采用特制模具制作的優質鋁合金做框架，鋁合金表面經氧化處理，經久耐用，美觀大方，符合現代審美觀，桌面為防火、防水、耐磨高密度板，桌子下部配置儲存柜及電腦主機柜。

五、實驗項目：

1．PU點動運行實驗                   9．多段速度運轉實驗

2．外部點動運行實驗                  10．速度反饋系統實驗

3．開環運行實驗                      11．瞬時停電起動實驗

4．閉環運行實驗                      12．速度定位系統實驗

5．外部操作實驗                      13．PID控制系統

6．組合操作實驗                      14．網絡控制實驗

7．程序運轉實驗                      15．通訊操作運轉實驗

8．頻率跳變操作實驗
