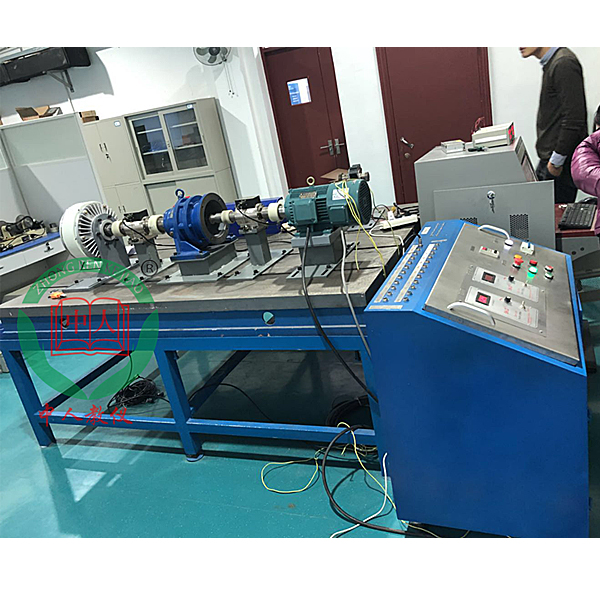

中型齒輪傳動綜合性能測試實訓臺,四合一透明液壓實驗裝置

技術參數和功能要求
1.1 測試試驗功能
“齒輪傳動性能綜合性能測試試驗臺”的試驗對象為各種類型的齒輪傳動裝置，主要完成下列性能試驗：
(1).齒輪傳動回轉運動精度測試實驗。
(2).齒輪傳動背隙測量與扭轉剛度測試試驗。
(3).齒輪傳動空載摩擦轉矩測量試驗。
(4).齒輪傳動機械效率測試試驗。
(5).齒輪傳動變載荷下的綜合性能試驗。
2.1 主要技術參數
2.1.1 驅動部分
驅動電機功率：3 KW
驅動電機額定轉速：1500rpm
驅動電機轉速變化范圍：200-3000rpm（變頻或伺服驅動調速）
2.1.2載荷部分
磁粉制動器  200Nm 630Nm各一臺。
載荷大小由控制系統通過電流控制和自動穩定，有手控和載荷時間譜輸入兩種功能。
2.1.3傳感器部分
扭矩傳感器  50Nm 500Nm。精度小于0.2%FS
角位移傳感器兩套，2000柵/轉
溫度傳感器  精度≤0.1攝氏度
2.1.4 測試控制部分
試驗臺具有電機程控起停，轉速程控調節，負載程控調節功能，能夠自動進行數據采集處理、工況控制與實驗結果自動輸出。采用計算機控制，減速器試驗臺測控系統軟件集試驗參數輸入、試驗流程控制、測量信號采集、信號處理與結果顯示、試驗數據存儲、打印實驗報表等功能于一體、系統運轉具有自動與手動兩種模式，主要測試功能為：
(1).輸入轉速控制
(2).輸出載荷控制
(3).輸入輸出軸轉角、轉速測試

中型齒輪傳動綜合性能測試實訓臺,四合一透明液壓實驗裝置

一、概述
為了適應在短暫課堂時間內，完成多個液壓油路的教學內容。同時對比演示多個不同油路的工作原理。而且，使油路系統的安裝調試有必要的程序且不占用上課教學時間。就必須有多臺設備同時工作。
同時，中人ZRYPL-01D四合一透明液壓傳動演示系統對實驗回路之一進行組合實驗時，使80% 的透明液壓元件閑置，能否進行利用中人ZRYPL-01D四合一透明液壓傳動演示系統，在增加與保證實驗項目及功能的前提下， 根據在同一課時做不同演示實驗的原則，有效利用透明液壓元件進行優化組合，使產品的性能價格下降40% 。
二、特點
1、 可通過多臺不同的實驗回路進行對比，加深對液壓回路原理的理解。
2、 多臺可同時操作運行，運行不同回路。
3、 可只需要一套液壓元件，便可同時組成不同回路，節省元件資源。
4、 備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
5、 電氣控制簡單，方便易行。采用獨立的繼電器控制單元進行電氣控制。
6、 實驗桌、實驗臺為鐵質雙層亞光密紋噴塑結構，實驗桌柜內存放液壓元件等。
7、液壓氣壓傳動設計與控制虛擬仿真軟件

本軟件基于unity3d開發，軟件采用三維漫游的形式，可通過鍵盤控制移動，鼠標控制鏡頭方向，界面設有首頁、幫助、全屏、元件認知、回路搭建、關鍵元件測試、典型系統測試界面。
1.元件識別采用了自動播放的形式，介紹了設備上的郵箱、液位計、油泵機組（此處介紹彈出液壓符號、原理與介紹，點擊確定進入下一項介紹）、閥架、壓力表、傳感器等
2.元件拆裝分為學習模式與考核模式，內置電磁換向閥、板式溢流閥、柱塞泵、過濾閥、電液伺服閥，學習模式中提示拆卸順序，高亮顯示，考核模式時拆卸與安裝均無提示，拆裝順序出錯時，將不能再進行下一步的拆裝。工具欄內設有可拖拽的密封件、泵、閥、濾油器、六角扳手、管鉗、活扳手、呆扳手、M5螺絲。
3.液壓元件構建設有單向閥（液控、錐閥芯、球閥芯）、換向閥主體結構（O型、Y型、H型）、液壓缸（拼裝柱塞、雙作用單出桿、雙作用雙出桿、單作用雙出桿、單作用單出桿）等的構建，每種構建實驗都采用了圖形化的方式，通過拖拽設定好的圖形，進行構建，圖形庫中有混淆圖形。
4.液壓選型是通過液壓原理圖，然后選擇泵的公稱排量（12項，含11項混淆項）和壓力等級（5項，含4項混淆項）、電磁溢流閥的選擇（3項規格、3像壓力等級、3項流量等級，均有混淆項）、濾油器的選擇（多項選擇含混淆項）、伺服閥的選擇（多項選擇含混淆項）、選擇錯誤系統將自動進行提示正確答案，選擇完后根據提示拖拽相應的工具到高亮部位。
5.回路檢查是通過選擇正確的配件，包含密封圈的選擇、檢查閥門開關等。然后下一步驟進行開機，根據提示開機，開機后進入監控界面，根據提示逐一開啟設備，提示的形式為文字與按鈕高亮，
6.液壓缸壓力測試通過后臺界面的測試按鈕進入實驗，逐步分為啟動摩擦測試、啟動摩擦力、參數設置、開始測試、繪制曲線、停止測試。
7.典型系統測試分試運行、階段響應測試、頻率響應測試。以上測試均為通過后臺監控界面進行實驗。
8.軟件須能進行全方位旋轉、放大、縮小觀看其細節。且整體同一平臺，不得以單獨的資源展現。
8、單片機、plc可編程設計與控制虛擬仿真軟件
本軟件基于unity3d開發，內置任務書與實驗提示，采用三維漫游的形式，可通過鍵盤控制移動，鼠標控制鏡頭方向，鼠標滾輪控制畫面遠近，可360度旋轉，三維墻體上畫有電氣圖。
