如果您對我們的文章十字路口交通燈控制實訓裝置,模擬電路實驗裝置有任何疑問，請及時聯系我們，我們會為您解答閱讀時產生的問題，并且如果您看了十字路口交通燈控制實訓裝置,模擬電路實驗裝置后，也有興趣投稿，我們也將為您提供像本文十字路口交通燈控制實訓裝置,模擬電路實驗裝置一樣的機會，將您的投稿上傳到我們的平臺上。

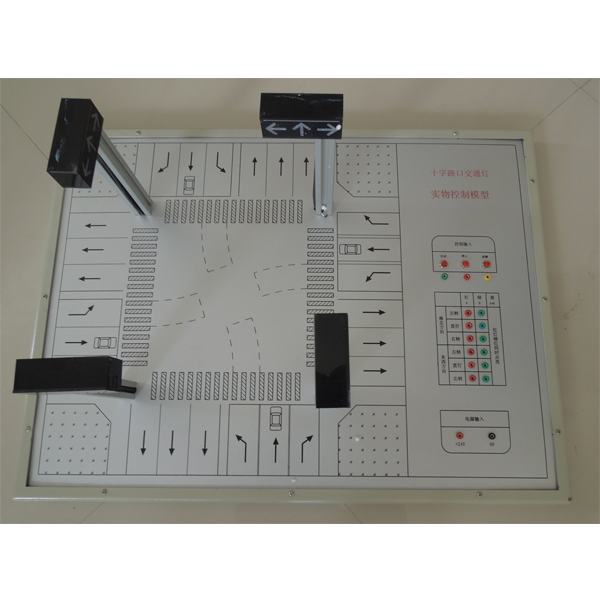

十字路口交通燈控制實訓裝置,模擬電路實驗裝置

注：可單獨配備plc，也可與PLC實訓裝置配合使用

設備結構：

立體交通燈實訓模型為金屬結構，實訓考核裝置模塊的I/O 端子、各常用模塊與的連接端子，均與安全插座連接，使用帶安全插頭的導線進行電路連接；各指令開關、光電開關、和指示元件的電路，則通過端子排進行連接。插拔線連接電路與端子連接電路相結合，既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。

技術參數

電源：單相AC220V、50Hz
功率：<200W
尺寸：不小于600*400*220mm

部分實訓項目：

1．電氣控制電路的安裝與PLC編程
（1）交通燈控制電路的連接與程序編寫
（2）交通燈組合控制電路的連接與程序編寫
3．自動控制系統的安裝與調試
（1）交通燈閃爍的控制與調試
（2）兩個個交通燈閃爍的控制與調試
（3）多個交通燈閃爍的控制與調試
（4）定時交通燈閃爍的控制與調試
（5）多個定時交通燈閃爍的控制與調試

十字路口交通燈控制實訓裝置,模擬電路實驗裝置

模擬電路實驗箱將所有實驗模塊分類集中分布于線路板上，由鎖緊式插孔將引線引出，學生可按照各實驗項目自已動手搭建電路，有利于培養學生的思維能力及動手能力，也增強了該實驗箱的適用性。模擬電路實驗箱以《高等工業學校電子技術基礎課程教學基本要求》中確定的教學實驗要求為基礎，包括了《模擬電子技術基礎》課程全部實驗內容，是專為各大專院校、中等專業學校和電大、職大等學生學習電子技術、電子線路等課程開發的最新型實驗設備。
一、實驗箱組成
（1）結構：鋁合金框架，防火材料，環保膠水，拉手，質量可靠，堅固耐用。
（2）電源：輸入：AC 220V±10%，50HZ ，開關帶有LED電源指示燈
輸出：※DC：- 5V～-12V可調， I≥0.5A
※DC：＋5V～＋27V可調, I≥0.5A
※DC：±12V，+5V，DC I≥1A
※AC: 7.5V×2；AC I≥0.15A
以上各路輸出均有有過流、短路、過熱等保護措施，自動恢復功能，可通過直流電壓表實時監控電壓值，內阻小于0.1歐姆。
（3）兩路可調直流信號源：
     雙路-0.5V～＋0.5V；－5V～＋5V兩檔連續可調。
（4）低頻信號源:2HZ-20KHZ   四檔可調  輸出幅度：0-10V
     分別可輸出方波、三角波、正弦波三種波形
（5）數字式頻率計(測量范圍：0~200KHZ)
（6）數字直流電壓表（測量范圍：0~200V）
（7）分立元件電路
整流、濾波和穩壓電路；單級放大電路；兩級阻容耦容放大電路；負反饋放大電路；射極跟隨器；差動放大電路；互補對稱功放電路；電位器組；電阻、電容和二三極管、揚效應管、可控硅等組成。
（8）集成模擬電路
兩個獨立的運算放大器(741)；集成功放(LM386)
（9）提供5只高精度電位器（1K，10K，100K，470K，1M）
（10）提供1只8W揚聲器
（11）元件區還提供多種規格電阻、電容，二極管供用戶自由搭建使用。
（12）提供詳細實驗指導書、WORD電子文檔等。
