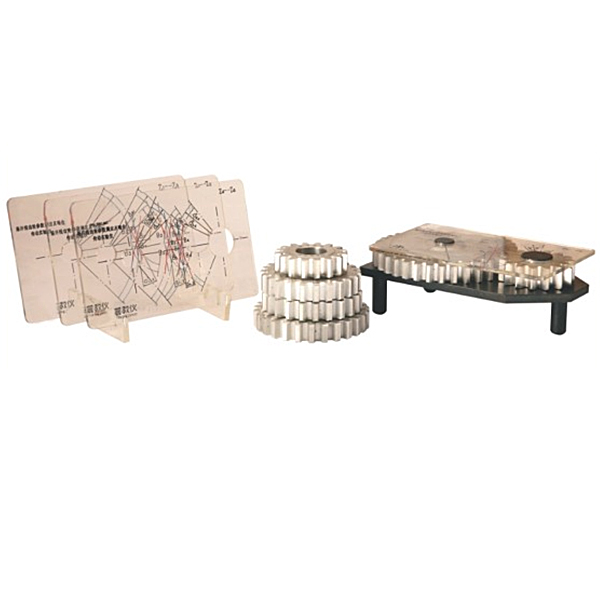

漸開線齒輪及其嚙合參數測定實驗臺,工業智能型液壓綜合實驗裝置

該實驗儀用于測定漸開線齒輪及其嚙合參數，驗證“齒輪機構及其設計"一章中的基本內容。是機械原理實驗室的基本設備之一
實驗項目內容:
1.漸開線直齒圓柱齒輪參數的測定。
2.漸開線齒輪嚙合傳動演示及其重合度測定。
3.變位齒輪傳動類型及嚙合參數的測定。
主要技術特點:
1.不但能測單個漸開線齒輪的幾何參數，還能測嚙合齒輪的嚙合參數,如重合度、中心距變動系數等。
2.被測齒輪中包括標準齒輪、正變位齒輪、負變位齒輪;根切齒輪和不根切齒輪;標準壓力角(α=20°)齒輪和小壓力角(α=15°) 齒輪;正常齒制齒輪和短齒制齒輪。標準齒輪傳動、高度變位齒輪傳動(等變位)、角度變位齒輪傳動(不等變位，即正傳動和負傳動)。
主要配置及技術參數:
1.待測齒輪6個，m=4mm z=35、16、15、27、23、22 α=20°、 15°;
2.支承臺板1個;
3.透明嚙合線刻度板4塊;
4.游標卡尺1把量程0~200mm ;
5.外形尺寸220x150x75mm。

漸開線齒輪及其嚙合參數測定實驗臺,工業智能型液壓綜合實驗裝置

ZRYY-03Y型智能型液壓綜合實驗臺裝置具有開發測試分析系統，智能化數據采集液壓實驗臺 智能型液壓綜合實驗裝置通過對流量、壓力、功率、轉速、位移、時間、溫度、計算機人機畫面-- 計算機智能數據采集、分析、處理、--自動生產報表、曲線等一系列智能化動作后,完成各類常規的液壓回路、馬達、各類閥泵的動靜態測試等實驗。通過智能化數據采集液壓實驗臺 智能型液壓綜合實驗裝置實驗，對液壓系統的性能測試、智能控制、遠程控制及液壓系統和計算機的通訊技術得以掌握和提高。
一、技術參數：
1）輸入電源電壓：三線五線AC380V±10% 50HZ；
2）模塊和元件直流電壓：DC24V，4.5A，帶自動短路保護功能；
3）控制電壓：安全控制電壓——DC24V；
4）使用環境：溫度-10℃~+40℃相對濕度＜85%（25℃）海拔＜4000m（防塵防潮）；
5）產品尺寸：長×寬×高=2450mm*700mm*1850mm；
6）總功率：<=5KW；
7）額定壓力：<=7Mpa；
8）凈重：約為295kg；
9）液壓泵組部件：（雙泵組）
系統額定工作壓力：6Mpa。（最大可至7Mpa）
（1）電機—泵裝置（2臺）
A、定量葉片泵：公稱排6.3ML/r，容積效率 80%；
定量葉片泵驅動電機：三相交流電壓，功率1.5 KW，轉速1450r/min；
配先導式溢流閥。
