四合一機床電路實驗臺,發動機總裝與電氣接線運行實訓臺
一、設備概述:

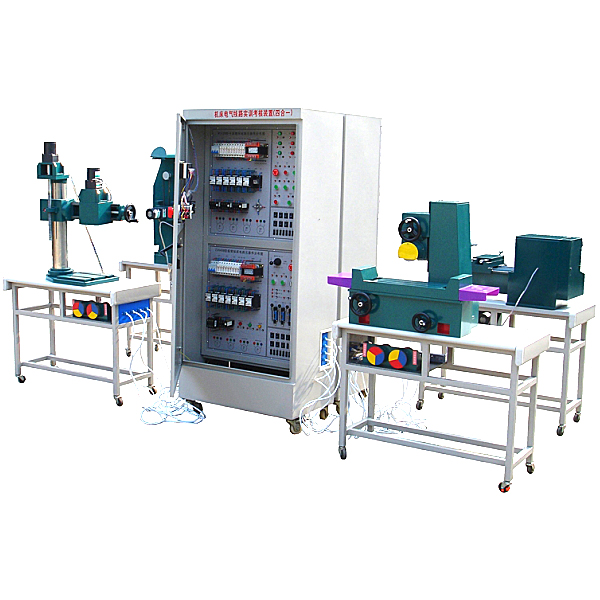

智能型四合一機床電氣技能實訓考核鑒定裝置能夠開展多種機床電氣控制線路的維修。智能型四合一機床實訓考核裝置把機床的電氣部分和機床的機械部分有機地連接在一起,采用實際工業機床上應用的電器元件及機床半實物仿真模型,將機床所有的動作全部展示出來。此外它還提供了全方位真實的機床電氣故障排除的技能訓練,可以人為的設置故障點,僅通過網絡切換就可以設置相應的故障點,有效地提高了學生對機床設備的維修技能。本裝置外形美觀,操作方便,直觀性強,教學更加形象生動,更接近工業現場化,適合維修電工初、中、高級技能鑒定中有關機床電氣部分的培訓考核。
二、設備裝置特點:
1、占地面積小,外形美觀。
2、直觀性強,通過操作可熟悉了解機床的電氣線路。本裝置電氣部分的操作能實現四合一機床各種運動控制,它包括:X62W型萬能銑床、CA6140型普通車床、Z3040B型搖臂鉆床、M7120型平面磨床的各種運動控制。半實物機床模型采用和實物3:1等比例縮小生產,模型機床結構和實際真實機床相同,機床動力組件采用鋁合金材料,經過數控加工中心制作,床體材料采用高強度,高絕緣工程塑料制作,確保模型機床安全長期運行無故障。
3、電氣控制線路的元器件都采用實際工業機床上應用的電器件,都裝在面板上,且都有相應的測試點,方便接線及故障考核檢測線路操作,電氣面板采用高級亞克力材料,激光雕刻而成,圖紋清晰,永不磨損,確保長期使用,不掉色、不褪色。
4、可以人為的設置30位故障點,僅通過網絡切換就可以設置相應的故障點。通過上位機控制故障點的設置及故障點的考核成績評分統計。
5、電氣控制線路設計考慮周全、嚴謹,具有多種功能位置開關的斷路及短路和漏電保護電路,確保設備以及人員的安全保障。
四合一機床電路實驗臺,發動機總裝與電氣接線運行實訓臺
一、產品簡介
該設備采用發動機總成簡易臺架和運行附件臺組成。臺架提供學員進行發動機總成拆卸和裝配、發動機電氣線路動手搭接實訓。
發動機總成與發動機電氣線路動手搭接裝配好后,可起動運行發動機,檢測發動機的運行工況效果。
二.功能特點
1.安裝全套真實可運行的發動機與運行附件;
2.輕易地實現發動機總裝情境實訓。
3.臺架可進行油路、電路、水路、氣路的連接,可運行發動機(加速/減速/怠速工況正常)、檢測發動機總成拆裝的運行工況效果。
4.臺架可進行發動機總裝與發動機電氣線路動手搭接;
5.實訓臺安裝有診斷座,可連接專用或通用型汽車解碼器,對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。(車型選配)
6.實訓臺配備有電源總開關、飛輪防護罩等安裝保護裝置。
7.實訓臺可輕易實現發動機保養、維護、電氣線路控制原理搭接實訓。
8.實訓臺底座采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置,移動靈活,安全可靠、堅固耐用。
9.機械裝配與鉗工裝配虛擬仿真軟件:本軟件基于unity3d開發,可選6級畫質,設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真,機構資源庫,典型機械機構(汽油機發動機的虛擬拆裝),軟件為一個整體軟件,不能為一個個單獨的資源。
A.減速器設計與虛擬拆裝界面可選渦輪蝸桿圓錐齒輪減速器、二級展開式圓柱齒輪減速器、圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器。
渦輪蝸桿圓錐齒輪減速器:進入軟件后自動播放裝配內容,視頻中各步驟均有文字說明
二級展開式圓柱齒輪減速器:進入軟件后采用視頻的形式播放內容,視頻內容應包含:零件名稱(掃描二維碼可看零部件名稱)、拆裝演示(包含拆卸、裝配)、虛擬拆裝(包含整體、低速軸、中速軸、高速軸、箱蓋、箱座)
