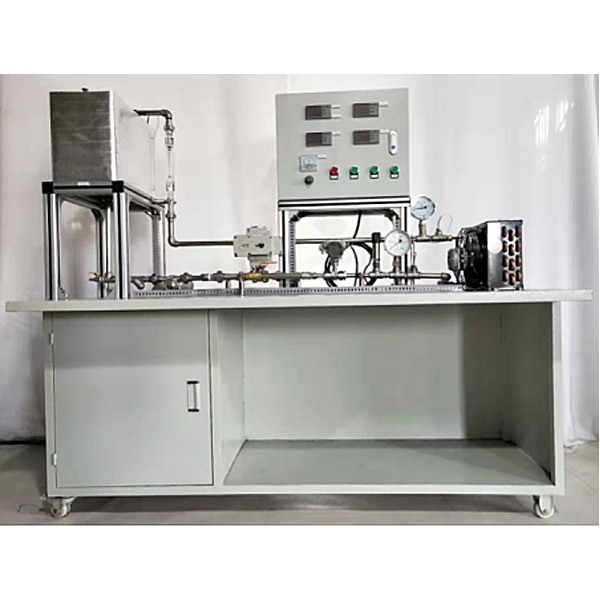

熱工測量實訓臺,傳感器實驗裝置

實驗目的：
演示測量儀表的組成及種類，了解測量誤差的基本概念，測量的一般方法，表示方法和誤差的處理方法，以及評估測量儀表質量優劣的技術指標等內容。重點是熱工儀表的基本組成及其功能。感受件直接與被測量對象相聯系，感受被測參數的變化，并將被測參數信號轉換成相應的便于進行測量和顯示的信號輸出。中間件將感受件輸出的信號直接傳輸給顯示件或進行放大和轉換，使之成為適應顯示元件的信號。顯示件向觀察者反映被測參數的量值變化。
主要配置：
按被測參數分：壓力、溫度、流量測量儀表。由感受件、中間件和顯示件組成。測量系統由四個基本環節組成：傳感器、變換器或變送器、傳輸通道、數字顯示裝置、不銹鋼臺架及控制屏。
技術參數：
1、輸入電源：單相AC220V±10% 50Hz，功率1.5KW。
2、304不銹鋼加熱水箱，容積40L，加熱功率3.0KW；換熱器面積為3.0m2，40W散熱風扇。
3、熱水泵參數： 流量：20L/min ，揚程：12m，功率：120W。
4、流量測量，DN15渦輪流量計：測量范圍0.2-6.0m3/h；壓力測量：壓力傳感器：測量范圍0-0.6MPa 。
5、溫度由高精度溫度傳感器測量，萬能信號輸入巡檢儀配合高精度數字顯示表，顯示溫度、壓力、流量等實驗全部測量參數。
6、外形尺寸：1600×500×1500mm，外形為不銹鋼可移動支架，帶雙剎車輪。
7、建筑大樓與智能樓宇電氣安裝虛擬仿真軟件
基于unity3d設計，用戶自行根據電腦配置選擇不同的交互界面大小，可選六級畫質等級。軟件內模型可進行360°旋轉、放大、縮小、平移。軟件使用過程有小助手提示，內容如下：
A、濕式報警系統
1、系統概述：濕式報警系統概述
2、設備認知：設有最佳視角、設備詳情（顯示該設備的介紹或參數）、練習（內置6道選擇題，選擇正確與錯誤均有提示）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、水流指示器、信號蝶閥、排氣閥、火災報警控制、高管壓力表、高位水箱、威亞控制柜、穩壓罐、流量開關、末端試水裝置、排水設施、水泵接合器、水力警鈴、延時器、濕式報警器、蝶閥、止回閥、消防泵、安全穩壓閥、消防水池。

熱工測量實訓臺,傳感器實驗裝置

一、檢測與轉換(傳感器)技術實驗儀： 19種傳感器（）、帶微機接口

二、檢測與轉換(傳感器)技術實驗儀技術指標：

（一）顯示儀表要求：

1、實驗箱提供四組直流穩壓電源：±5V、±15V；1.2~12V可調，具有短路保護功能。

2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。

3、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150 倍的直流放大器。

4、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。

5、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999 Hz，轉速測量范圍1-9999Pem。

（二）三源部分：

1、加熱源：6V、12V交流電源加熱，溫度控制范圍0~100℃。

2、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分轉。

3、振動源：振動頻率1-30Hz，共振頻率12Hz左右。

（三）數據采集卡及處理軟件：

數據采集工作12位AD轉換、RS232接口，分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。

（四）主要技術參數：

1、 輸入電源：AC220V±5% 50±1Hz

2、 額定電流：≤5A

3、 直流電源：±5V ±15V

4、 穩壓系數：±1%

5、 電壓紋波：≤10mV

6、 非線性誤差：≤5%

7、 測量精度：≤1%

8、 功 耗：100VA

9、 輸出電流：1A

10、相對溫度：-5℃～40℃

11、相對濕度：＜85%（25℃）

12、實驗箱規格：約610×500×400mm
