如果您對我們的文章20KW風光儲智能微網實訓臺,熱工測量綜合實驗裝置有任何疑問，請及時聯系我們，我們會為您解答閱讀時產生的問題，并且如果您看了20KW風光儲智能微網實訓臺,熱工測量綜合實驗裝置后，也有興趣投稿，我們也將為您提供像本文20KW風光儲智能微網實訓臺,熱工測量綜合實驗裝置一樣的機會，將您的投稿上傳到我們的平臺上。

20KW風光儲智能微網實訓臺,熱工測量綜合實驗裝置

一、項目概述
本系統為科研創新理念與實驗、實訓型相結合的集風力發電，光伏發電、數據采集等多元化“風、光、混合新能源實驗實訓系統”。

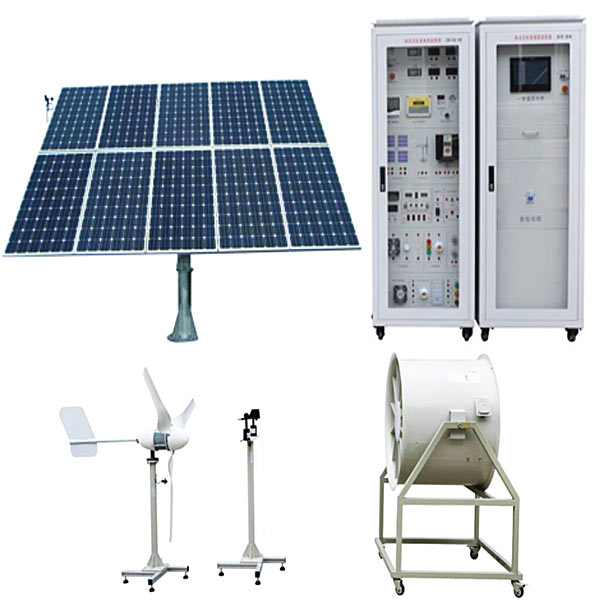

系統由風力發電機組、太陽能電池組、追日系統、風力及光伏控制系統主控系統組成的微網發電系統。
其工作原理是風力、光伏發電系統發電，并由磷酸鐵鋰電池儲能，DC/AC逆變成交流電，其系統本身作為一個小型的變、送電站、驅動交流充電樁或其它供電設備。
系統會根據既定策略運行，用電低谷時段通過光伏發電或者風力發電向儲能系統充電，當夜晚光伏能量不足或無風情況下從電網取電來補充儲能電池的電量差，在電網用電高峰時段再將蓄電池電能經變流系統持續向電網送電，形成峰谷補償效能，系統可以自動運行，也可自定義時段運行或者通過本地計算機制定運行策略，方便管理。

①　24KWH儲能池及BMS管理系統
②　光伏控制系統
③　風力控制系統
④　50kw微網儲能雙向變流器（含STS 、DC/DC變換器）
⑤　配置微網能量管理EMS及監控軟件
⑥　配置綜合交流配電的電能質量檢測機柜
1.1系統拓撲圖
1.2  功能特點
u整套系統的各個模塊預留了CAN\RS485\RS232\USB\TCPIP通訊接口，可以通過該通訊接口對系統中各個模塊進行監控，便于未來項目開發使用。
Ø 系統實驗平臺集成了室內溫/濕度儀，風速測量、光照度測量系統，讓使用者操作起來更直觀；
Ø 系統DC-AC并網同步電源，采用高頻脈沖調制技術，具有小體積、高效率及高功率因數輸出；
Ø 系統面板上采用直觀的數字表和液晶顯示，讓用戶了解當前系統工作狀態；
Ø 系統上的離網電源可以為用戶提供交流110V/220V/380V純正弦波交流電能；
Ø 實訓系統，可以讓實訓學生自行拆裝移動，使用簡便、無噪音、無污染；

20KW風光儲智能微網實訓臺,熱工測量綜合實驗裝置

實驗?zāi)康模?br /> 演示測量儀表的組成及種類，了解測量誤差的基本概念，測量的一般方法，表示方法和誤差的處理方法，以及評估測量儀表質量優劣的技術指標等內容。重點是熱工儀表的基本組成及其功能。感受件直接與被測量對象相聯系，感受被測參數的變化，并將被測參數信號轉換成相應的便于進行測量和顯示的信號輸出。中間件將感受件輸出的信號直接傳輸給顯示件或進行放大和轉換，使之成為適應顯示元件的信號。顯示件向觀察者反映被測參數的量值變化。
主要配置：
按被測參數分：壓力、溫度、流量測量儀表。由感受件、中間件和顯示件組成。測量系統由四個基本環節組成：傳感器、變換器或變送器、傳輸通道、數字顯示裝置、不銹鋼臺架及控制屏。
技術參數：
1、輸入電源：單相AC220V±10% 50Hz，功率1.5KW。
2、304不銹鋼加熱水箱，容積40L，加熱功率3.0KW；換熱器面積為3.0m2，40W散熱風扇。
3、熱水泵參數： 流量：20L/min ，揚程：12m，功率：120W。
4、流量測量，DN15渦輪流量計：測量范圍0.2-6.0m3/h；壓力測量：壓力傳感器：測量范圍0-0.6MPa 。
5、溫度由高精度溫度傳感器測量，萬能信號輸入巡檢儀配合高精度數字顯示表，顯示溫度、壓力、流量等實驗全部測量參數。
6、外形尺寸：1600×500×1500mm，外形為不銹鋼可移動支架，帶雙剎車輪。
7、建筑大樓與智能樓宇電氣安裝虛擬仿真軟件
基于unity3d設計，用戶自行根據電腦配置選擇不同的交互界面大小，可選六級畫質等級。軟件內模型可進行360°旋轉、放大、縮小、平移。軟件使用過程有小助手提示，內容如下：
A、濕式報警系統
1、系統概述：濕式報警系統概述
2、設備認知：設有最佳視角、設備詳情（顯示該設備的介紹或參數）、練習（內置6道選擇題，選擇正確與錯誤均有提示）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、水流指示器、信號蝶閥、排氣閥、火災報警控制、高管壓力表、高位水箱、威亞控制柜、穩壓罐、流量開關、末端試水裝置、排水設施、水泵接合器、水力警鈴、延時器、濕式報警器、蝶閥、止回閥、消防泵、安全穩壓閥、消防水池。
