機電一體化及液位實訓裝置

作者:液壓實驗臺,發布時間:2023-12-19,瀏覽:

如果您對我們的文章機電一體化及液位實訓裝置,新型流體力學綜合實訓臺有任何疑問,請及時聯系我們,我們會為您解答閱讀時產生的問題,并且如果您看了機電一體化及液位實訓裝置,新型流體力學綜合實訓臺后,也有興趣投稿,我們也將為您提供像本文機電一體化及液位實訓裝置,新型流體力學綜合實訓臺一樣的機會,將您的投稿上傳到我們的平臺上。


機電一體化及液位實訓裝置,新型流體力學綜合實訓臺



概述

電氣一體化實驗臺由鋁合金導軌式實訓臺、典型的設備的機械部件、模塊、變頻器模塊、按鈕模塊、電源模塊、模擬生產設備實訓模塊、接線端子排和各種等組成。整體結構采用開放式和拆裝式,實訓裝置用于機械部件組裝,可根據現有的機械部件組裝生產設備,也可添加機械部件組裝其他生產設備,使整個裝置能夠靈活的按教學或競賽要求組裝具有生產功能的設備。

主要技術參數

1. 交流電源:三相四線 AC 380V±10%  50 Hz;
2. 溫度:-10~40 ℃;環境濕度:<90%(25℃);
3. 外形尺寸:長*寬*高=1200*800*1500 mm;
4. 整機功耗:>1.5 kW;
5. 安全保護措施:具有接地保護、漏電保護功能,安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
6.虛擬仿真系統

1.維修電工電子電機與職業資格培訓考評仿真軟件

本軟件為apk的格式,可在PC端使用,也可在移動端使用,本軟件即可手動設置故障也能自動設置故障,本軟件通過電路圖中綠色的框選擇手動設置故障點(最多可以設置39個故障點),也可以通過系統自動進行隨機1個故障點設置,隨機兩個故障點設置,隨機三個故障點設置,隨機四個故障點設置,隨機五個故障點設置,本軟件內有工具箱,元件庫,放大鏡,電路圖等功能,可通過工具箱可選擇萬用表進行檢測,通過元件庫選擇合適的元件,通過放大鏡可以清楚的了解各個元器件及電路。本軟件通過電動機星三角啟動控制電路故障的設置,并經過種種排查,讓學生了解電動機星三角啟動控制電路的工作原理及電路結構。

2.虛擬頻譜儀、邏輯分析儀、示波器、三用表仿真軟件:

本軟件為apk的格式,可在PC端使用,也可在移動端使用,本軟件的功能有:電阻的測量、交流電壓的測量(測量變壓器,若變壓器測量燒壞多用表時,冒黑煙提示并可以重置多用表)、晶體管的極性判斷、直流電壓測量(通電流表檔時燈光亮)、直流電流的測量、以及電容好壞的判斷。本軟件可任意拖動紅色與黑色筆頭,2個筆頭拖拽至被測物體上定位時顯示紅圈,如未定位準確無紅圈顯示,并在進行錯誤操作的時(如所選量程錯誤、所測數據錯誤等等),儀表指針將無反應、提示錯誤重新測量等,本多用表可選擇交流電壓檔,直流電壓檔,電阻檔,電流檔,電阻調0,并且可放大顯示數據,可清楚觀看所測數據大小。學生可以通過本軟件學習多用表的正確使用方法。

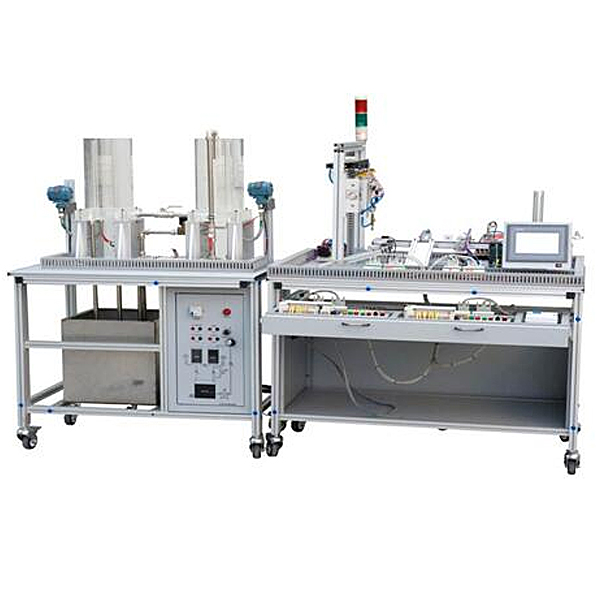

機電一體化及液位實訓裝置,新型流體力學綜合實訓臺



機電一體化及液位實訓裝置,新型流體力學綜合實訓臺



設備特點:
1、本試驗臺為新型
流體力學綜合試驗臺, 結構小巧,布置合理,一臺多用。
2、試驗水箱和管道采用厚壁優質透明有機玻璃管,實驗現象清晰,方便學生觀察。
3、設備整體為自行式框架結構,并安裝有禁錮腳,便于系統的拆卸檢修和搬運。
4、裝置設計可360度觀察,實現全方位教學與實驗。
實驗目的:
1、適合于工程流體力學(水力學)教學實驗。
2、可做雷諾實驗、伯努利實驗、沿程阻力實驗、局部阻力實驗及文丘里流量計校核實驗。
主要配置:
雷諾實驗管、伯努利實驗管、沿程阻力管、局部阻力管、水泵、秒表、玻璃溫度計、測壓計、刻度標尺、文丘里流量計、實驗水箱、計量水箱、蓄水箱、指示液盒、不銹鋼框架。
技術參數:
1、運行環境:溫度0-40℃,相對濕度:≤90%RH,電源:220V/50Hz??蛇B續操作。
2、雷諾管:長度1100mm、內徑Φ15mm,有機玻璃。
3、伯努利管:總長1100mm、內徑Φ20mm和Φ14mm,有機玻璃管制作,按兩點法求出各有變化點的動靜壓頭。
4、沿程阻力管:長1100mm、內徑Φ14mm,有機玻璃制作,兩測壓點間的距離:800mm。
5、局部阻力管:總長1100mm、內徑Φ14mm和Φ23mm,有機玻璃制作,上裝文丘里流量計、閘閥,可用來測定流體流經銅閘閥的前后壓差,以及對文丘里流量計進行校核。
6、實驗流量Q=0~18 L/min,畢托管實驗流速:100~200cm/s,最大靜壓水頭400mmH2O。
7、測壓計由22根直徑φ8mm的有機玻璃管固定在測壓架上,測壓架上粘有標尺方便讀數,壓差計內的指示液為水,無毒、操作安全。
8、靜音環保型水泵:揚程:12m,流量:15L/min,功率:120W。
