物聯網IOT實訓裝置

作者:液壓實驗臺,發布時間:2024-01-06,瀏覽:

如果您對我們的文章物聯網IOT實訓裝置,智能六聯混凝試驗實訓臺有任何疑問,請及時聯系我們,我們會為您解答閱讀時產生的問題,并且如果您看了物聯網IOT實訓裝置,智能六聯混凝試驗實訓臺后,也有興趣投稿,我們也將為您提供像本文物聯網IOT實訓裝置,智能六聯混凝試驗實訓臺一樣的機會,將您的投稿上傳到我們的平臺上。

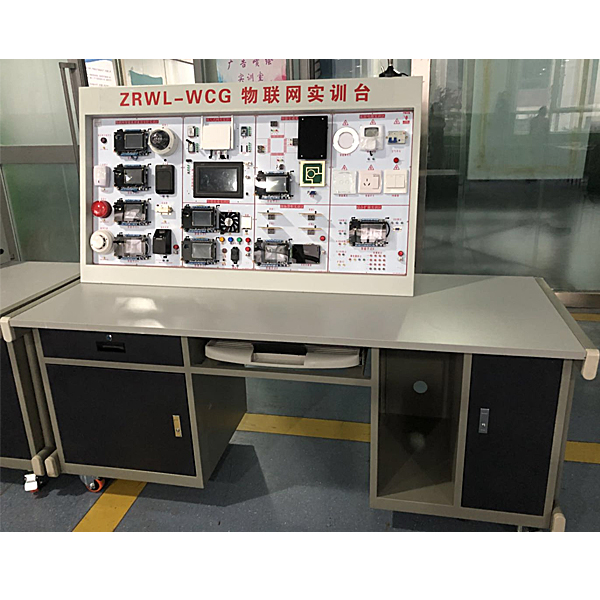

物聯網IOT實訓裝置,智能六聯混凝試驗實訓臺



物聯網實訓臺集無線ZigBee、Bluetooth、Wifi、RFID等通信技術于一體,采用強大的Cortex-A9(搭配Android4.4.2操作系統)嵌入式處理器作為智能終端,配合多種傳感器模塊,提供豐富的實驗例程,便于物聯網無線網絡、傳感器網絡、RFID技術、嵌入式系統、等多種物聯網課程等的學習。
實訓平臺包括7個部分,分別為安防/門禁實訓區、家居電源實訓區、智能交通實訓區、智能商場貨柜實訓區、智能農業實訓區、嵌入式網關實訓區、綜合擴展實訓區。采用Cortex-A9、Cortex M3、8051等控制器,配備高精度溫濕度、光照、可燃氣體、雨滴、人體感應、振動、高頻讀寫器、超高頻讀寫器等傳感器模塊,通過標準接口與通信節點建立連接,實現傳感器數據的快速采集和通信,加深學生對物聯網各個行業(農業、家居、貨柜、交通)系統的了解,熟悉物聯網發展的最新技術,滿足物聯網實驗室基礎教學課程支撐。
實訓臺采用金屬結構,工業級傳感執行器直接面向?qū)嶋H應用,注重于實踐動手能力的培養。
一、功能布局
實訓平臺包括7個部分,分別為安防/門禁實訓區、家居電源實訓區、智能交通實訓區、智能商場貨柜實訓區、智能農業實訓區、嵌入式網關實訓區、綜合擴展實訓區;加深學生對智能家居、智慧農業、倉儲管理、智能交通等各個行業的認識,熟悉物聯網的最新技術,滿足物聯網實驗室基礎教學及實訓課程支撐。
傳輸協議
支持多種無線傳輸方式(Zigbee、433、Bluetooth 4.0、WiFi和IPV6),Cortex-M3數據采集/控制點,搭配靈活方便。
涉及課程
包含無線傳感網、ZigBee無線通信、Wi-Fi無線網絡、IPv6無線網絡、藍牙無線通信、433無線通信、RFID射頻識別、Android移動開發、嵌入式開發、傳感器技術、執行控制技術。為學生學習物聯網知識點提供良好的實驗實訓平臺。
延伸拓展
預留CAN、485、4-20mA、0-10V、串口、繼電器、電源等接口,選配不同的模塊,進行不同知識點教學,亦方便學生根據實際需求自由擴展;平臺具有豐富的動手操作性能,每個模塊都有接口通過端子引到面板上,學生可以手動連接各個模塊設計控制回路。
二、規格參數
本實訓臺采用金屬結構, 尺寸(長*寬*高): 約136cm*30cm*70cm,重量:<50Kg,外形:采用箱體整體呈直角梯形體,輸入電源:AC 220V 50Hz。另配套實驗臺
木質桌體,帶電腦主機柜、顯示器工位,尺寸(長*寬*高): 約200cm*60cm*75cm。





物聯網IOT實訓裝置,智能六聯混凝試驗實訓臺





物聯網IOT實訓裝置,智能六聯混凝試驗實訓臺



一、產品概述
本裝置是一套綜合性試驗設備,被廣泛地用于科研、教學和生產中,涵蓋
plc控制技術、觸摸屏操作技術、六聯混凝試驗技術、自動控制技術、液位監測技術、水樣培養技術、廢水處理回收技術、節能環保技術、反清洗技術、測溫技術、軟件分析技術等,學生通過試驗裝置進行混凝試驗,選擇出最佳的混凝劑種類,確定最佳投加量,通過PLC控制程序的選擇或修改確定最佳攪拌速度和時間,可滿足《水污染控制工程》、《環境工程》、《給水工程水處理實驗技術》、《工業用水處理工程》以及《實用廢水處理技術》等課程的實訓教學,也可滿足相關技能比賽的訓練使用。
二、系統特點
1.框架采用38×38mm不銹鋼方管材料制作,厚度1.5mm;水箱采用淺藍色透明有機玻璃制成;進出水管道采用不銹鋼復合管硬管及硅膠管軟管,連接方便。
2.安全性強:配有單獨的電源控制柜,裝有漏電保護器和接地標示,確保設備的安全性。
3.整體性強:裝置所有器件合理的分布固定在不銹鋼鋼架上,對象和控制系統一體化設計,操作方便。
4.功能性強:設備采用PLC可編程控制,觸摸屏操作方式,帶自動進水與排水裝置、循環攪拌裝置,具有同/異步運行、可以編輯轉速和時間并進行存儲、手/自動加藥、攪拌頭自動升降、蜂鳴器提醒、自動測水溫、自動計算G值和GT值等功能。同時還設有過濾裝置,可分離絮體,廢水回收利用,設有24路運行指示燈,6組液位控制器,以及平臺接水系統。
三、技術性能
1.輸入電壓:單相交流220V±10%  50Hz;
2.工作環境:環境溫度范圍為-5℃~+40℃ 相對濕度<85%(25℃)海拔<4000m;
3.裝置容量:<2KVA;
4.裝置外形尺寸:1200mm×600mm×1700mm;
四、結構組成
1.被控對象:主要由不銹鋼鋼架、操作臺、進水系統、可調速六聯攪拌機(同異步)及電氣控制系統組成。
(1)操作臺包括不銹鋼鋼架、帶剎車腳輪、排水槽,主要用以試驗器件的固定、擺放以及進行一些輔助試驗操作。
(2)進水系統包括一體式水箱、水泵、電磁閥、不銹鋼進水彎管、過濾器、水位傳感器及安裝在原水箱上方的攪拌機,主要用以盛裝、配置以及供給原水,提供清水對燒杯進行清洗,對試驗濁水進行回收處理利用。
(3)可調速六聯攪拌系統(同異步)主要包括可升降攪拌器(含升降臺、升降電機
、攪拌電機及攪拌桿)、燒杯、自動加藥系統、測溫系統、燈箱等組成。
2.電氣控制系統:主要由漏電保護器、電機調速器、PLC控制器、觸摸屏、旋鈕開關、電源指示燈、燈光調節器、開關電源、繼電器、交流接觸器、蜂鳴器、液位控制器、組態處理軟件、攪拌調速面板等組成。
