拖拉機普通柴油發動機實驗臺,電動車動力總成拆裝實訓裝置

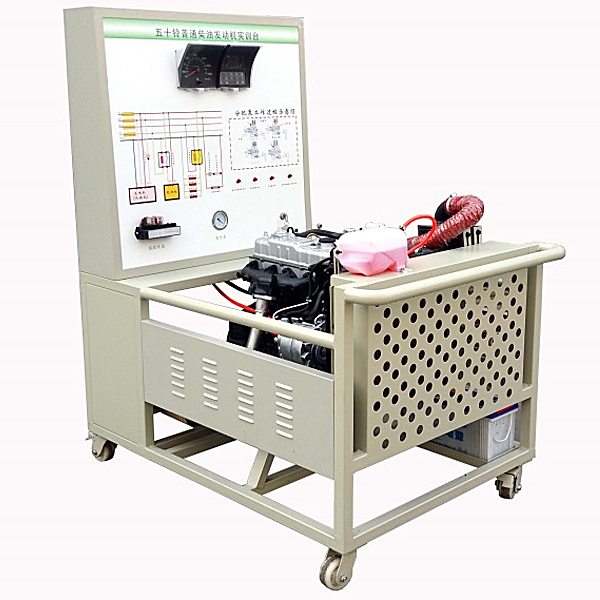

一、產品簡介
該設備采用拖拉機495普通柴油發動機為基礎,可運行發動機,進行起動、加速、減速等工況的實踐操作,真實展示普通柴油發動機的組成結構和工作過程。
二、功能特點
1.真實可運行的普通柴油發動機,充分展示普通柴油發動機的組成結構和工作過程。
2.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的**鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖;學員可直觀對照電路圖和柴油發動機實物,認識和分析控制系統的工作原理。
3.實訓臺面板上安裝有儀表,可實時顯示發動機轉速、水溫、機油壓力燈、充電指示燈等參數變化。
4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各繼電器、電磁閥、傳感器等管腳的電信號,如電阻、電壓、電流、信號等。
5.實訓臺配備有油門控制裝置,可方便對發動機加速減速。
6.實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。
7.實訓臺底座采用鋼結構焊接,表面采用噴烤漆工藝處理,帶自鎖腳輪裝置,移動靈活,安全可靠、堅固耐用。
8.機械裝配與鉗工裝配虛擬仿真軟件:本軟件基于unity3d開發,可選6級畫質,設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真,機構資源庫,典型機械機構(汽油機發動機的虛擬拆裝),軟件為一個整體軟件,不能為一個個單獨的資源。
拖拉機普通柴油發動機實驗臺,電動車動力總成拆裝實訓裝置
一、產品簡介:電驅動總成拆裝工作平臺采用比亞迪動力總成為基礎,配套專用翻轉架連接機構,便于對比亞迪動力總成拆裝檢測、維修考核,配套360°任意角度旋轉、固定的翻轉架,可對動力總成的主、副軸齒輪組等磨損情況的分析檢測,對副軸與差速器高度、深度的數據測量和調整練習,對副軸與差速器調整墊片選擇的計算練習等。
二、技術要求
(1)桌面承重面板采用10cm厚度木板,面板上裝有優質不銹鋼折彎面板,不銹鋼材質,耐腐蝕,易清潔,受力均勻,承重能力強。
(2)平臺設計了電動機與變速箱分離絲桿機構以及變速箱360°任意翻轉結構,使動力總成拆裝輕便快捷。電動機與變速器分離不需手動操作,有效防止學員訓練中的事故隱患。
(3)平臺臺面四周設計了油槽,齒輪拆卸、清洗、安裝時油污直接可以回流到集油裝置,保持環境整潔。
(4)平臺采用上下雙層結構梁支撐,承重大梁采用80*40的U型型材制作而成,安全穩固。
(5)平臺采用鋼質材料,可承受不低于1噸的有效載荷。
(6)平臺有效解決了學員動力總成拆裝與調試的高頻率技能訓練。
(7)平臺配置變速箱齒輪、軸承、油封、卡簧等拆卸部件放置鈑金一套,避免隨意擺放拆卸零部件導致丟失或磨損。
(8)電驅動總成包括電機總成、變速器、電機控制器、相關傳感器、輸入輸出接口等部分,具備拆裝調試功能;
