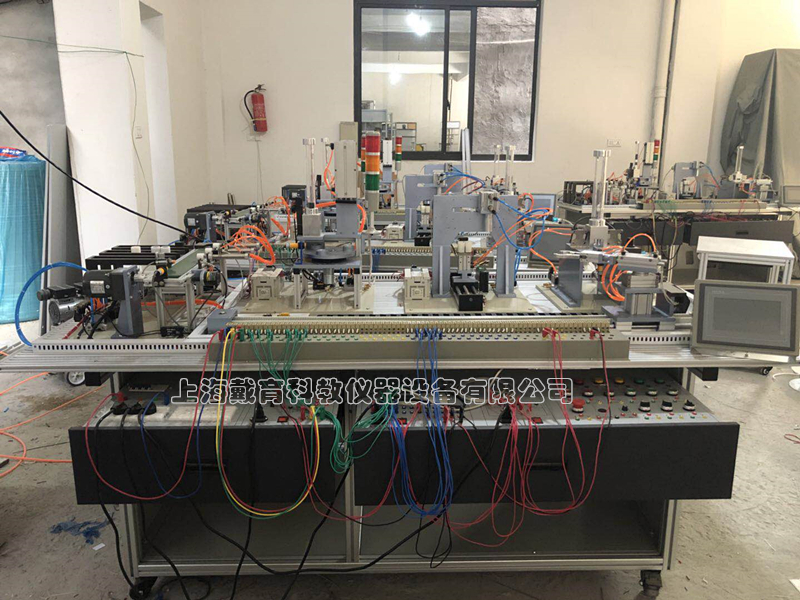

DYGJD-02自動生產線實訓考核裝備

一、概 述

該實訓裝置是根據各大專院校培訓學生光機電一體化控制理論、職業能力考核和技能競賽的實際需要研發生產的、符合自動化教學與實踐的光機電一體化實訓裝置。該實訓裝置囊括了機電一體化等專業學習中所涉及的機械、傳動、氣動、傳感器、PLC、變頻調速、人機界面、網絡通訊等豐富的電氣控制技術，是專門為職業技術院校、技工學校、職業技術學校、職業教育培訓機構等而設計的典型的機電一體化培訓產品。適合于機械制造及其自動化、機電一體化、機械電子工程、電氣工程及自動化、自動化工程、控制工程、計算機控制技術等教學和培訓。它提高學生動手能力和實踐技能而設計的實用性很強的實驗設備，是機電一體化專業教育培訓的理想設備。

二、特 點

實訓系統由五個單元組成，分別為：供料單元、輸送單元、加工單元、裝配單元和分類單元，控制系統選用西門子PLC進行控制，具有較好的柔性控制，即每單元各有一套PLC控制系統獨立控制，在基本單元模塊培訓完成以后，又可以將相鄰的兩個單元、三個單元…直至五個單元連在一起，學習復雜系統的控制、編程、裝配和調試技術。

三、技術指標

1、交流電源：三相五線 AC 380 V±10% 50Hz；

2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結；

3、外形尺寸：長×寬×高=1960mm×1120mm×1500mm；

4、整機功耗：≤1.5 kVA；

5、安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

四、實訓項目

1、有機融合了機械技術（包括氣動技術）、傳感器技術、交流電動機變頻調速和電機驅動控制、觸摸屏技術、PLC控制及通信網絡等技術，體現了現代制造業生產過程的特征。

1）供料單元的安裝與調試的實訓；

2）加工單元的安裝與調試的實訓；

3）裝配單元的安裝與調試的實訓；

4）分揀單元的安裝與調試的實訓；

5）輸送單元的安裝與調試的實訓；

6）自動生產線控制的安裝與調試的實訓；

2、整體結構采用開放式和拆裝式，能方便地更換模塊，按具有生產性功能和整合學習功能的原則確定模塊內容，使教學或競賽時可方便的選擇需要的模塊。設備的擴展性和升級性強，如：

1）可擴展工作單元；

2）電氣升級為現場總線；

3）定位模塊來控制電機等；

3、用于教學，可按工作過程導向，工學結合的模式規劃教學活動，完成以下工作任務：

符合循序漸進的教學規律

（1）氣動系統的安裝與調試實訓項目：

選用該裝備配置的單出桿氣缸、單出雙桿氣缸、旋轉氣缸等氣動執行元件和單控電磁換向閥、雙控電磁換向閥和磁性開關等氣動控制元件，可完成下列氣動技術的工作任務：

1)氣動方向控制回路的安裝實訓；

2)氣動速度控制回路的安裝實訓；

3)擺動控制回路的安裝實訓；

4)氣動順序控制回路的安裝實訓；

5)氣動機械手裝置的安裝實訓；

6)氣動系統安裝與調試實訓；

7)氣動綜合系統的設計與安裝實訓；

（2）電氣控制電路的安裝和PLC程序編寫實訓項目：

選用該裝置配置的PLC模塊、變頻器模塊和傳感器等，可完成下列PLC應用技術工作任務：

1)三相電動機正反轉控制電路的連接與控制程序編寫實訓；

2)三相電動機控制電路的連接與控制程序編寫實訓；

3)電動機調速控制電路的連接與控制程序編寫實訓；

4)變頻器模擬量控制的連接與控制程序編寫實訓；

5)電機控制電路的連接與參數設置實訓；

6)PLC控制網絡控制技術實訓；

7)氣動方向控制程序編寫實訓；

8)氣動順序動作控制程序編寫實訓；

9)氣動機械手控制程序編寫實訓；

10)皮帶輸送機控制程序編寫實訓；

11)機電一體化設備控制程序編寫實訓；

12)自動生產線控制程序編寫實訓；

（3）PLC通訊網絡的安裝、程序編制及調試實訓：

13)PLC控制技術---485通信技術的編程和調試實訓

（4）機電設備安裝與調試實訓項目:

選用該裝置配置的機電一體化設備部件、PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列機電設備安裝和機電一體化技術的工作任務：

1)傳動裝置同軸度的調整實訓；

2)供料單元的機械安裝與調整實訓；

3)加工單元的機械安裝與調整實訓；

4)裝配單元的機械安裝與調整實訓；

5)分揀單元的機械安裝與調整實訓；

6)輸送單元的機械安裝與調試實訓；

7)自動生產線設備安裝與調試實訓；

4、該裝備用于考察職業能力：

1)機械構件的裝配與調整能力；

2)機電設備的安裝與調試能力；

3)電路安裝能力；

4)氣動系統的安裝與調試能力；

5)變頻器在自動生產線的使用能力；

6)電機在自動生產線的使用能力；

7)PLC模擬量控制在自動生產線的使用能力；

8)機電一體化設備的控制程序的編寫能力；

9)自動控制系統的安裝與調試能力。

10)PLC網絡的安裝、編程與調試能力。

11)人機界面、組態技術的編程與調試能力

符合國家職業技術標準“可編程序設計師三級標準”
