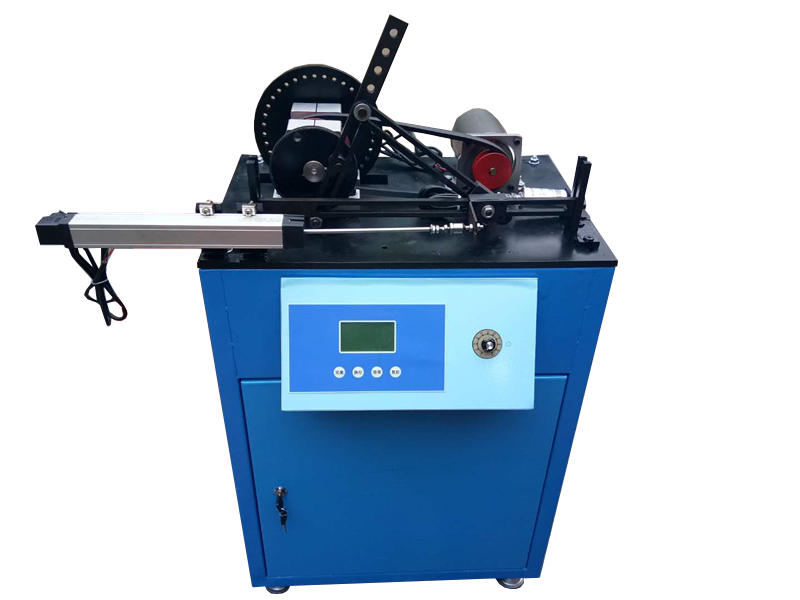

DYJX-DL1機械系統動力學調速實驗臺

一、 產品概述
以曲柄滑塊機構為實驗對象，可觀察機械的周期性速度波動現象。使學生掌握利用飛輪進行速度波動調節的原理和方法.
二、 配置及技術性能
1.實驗臺
(1) 設有帶鎖柜子，可放置配件及資料等。實訓桌還設有四個萬向輪，便于移動和固定。
(2) 電流型漏電保護，I△n ≤30mA，動作時間≤0.1s，容量10A
(3) 交流電機調速器1個：給電機提供可調電源
(4) 交流電壓和交流電流表各1個：可顯示電網電壓和工作電流
(5) 數據采集器 1套
2.交流減速電機 1臺：額定功率90W，調速范圍0～280r/min
3.角位移傳感器 1個：鋁合金材質，分度1000脈沖/轉
4.機械零部件1套：主要包含曲柄滑塊機構、大飛輪、小飛輪、彈簧、帶輪、軸承座等
5.計算機測試分析軟件
6.界面清晰、功能強大，角位移傳感器信號通過AD轉換、數據采集處理，經上位機軟件顯示曲柄的角速度、角加速度實時變化曲線，并與仿真曲線進行分析、比較。可以形象的展現出如何利用飛輪進行機構系統動力學調速的原理。
7.配件：提供軟件光盤、實驗指導書等
三、 實驗項目
1. 機械速度波動測試仿真實驗
觀察不同轉速下機械的速度波動現象，求解系統運轉的不均勻性，繪制實測與仿真對比曲線。
2. 機械速度波動調節實驗
在不加飛輪、加小飛輪、加大飛輪、改變負載大小的情況下，觀測機械周期性速度波動，并與理論計算結果比較。
